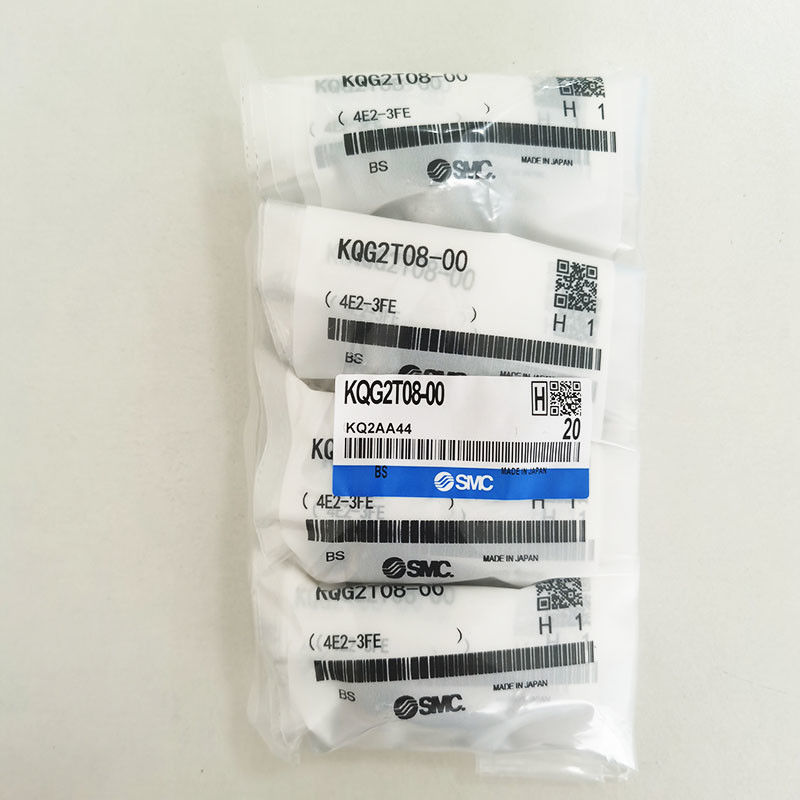

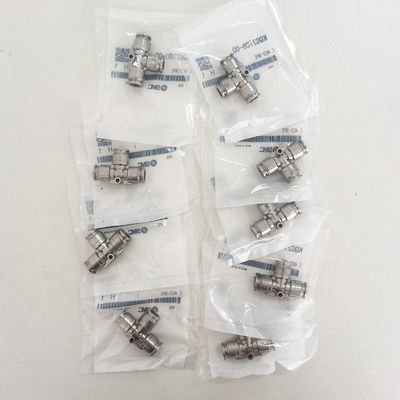

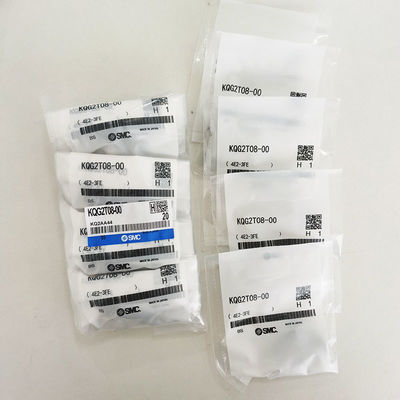

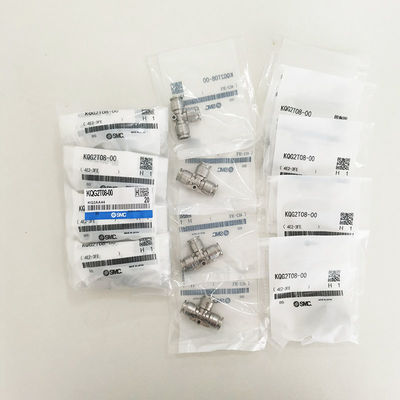

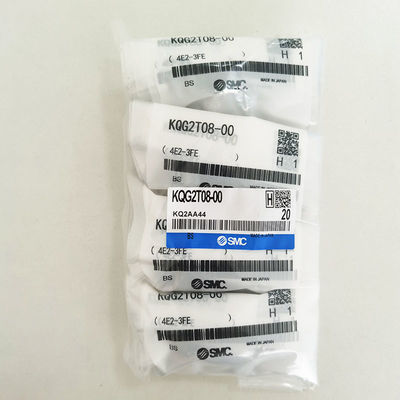

SMC KQG2T08-00
ফিটিং এক স্পর্শ টিউব প্রযোজ্য ওডি 8mm
পণ্যের বর্ণনাঃ
এসএমসি কেকিউজি ২ সিরিজের ওয়ান-টাচ বায়ুসংক্রান্ত ফিটিংগুলি গ্রাহকদের জন্য শক্তিশালী সুবিধা প্রদান করে। এই ফিটিংগুলি কেবলমাত্র বিদ্যমান কেকিউজি সিরিজের তুলনায় ৩০% ছোট এবং ৬২% হালকা নয়,তারা 3 থেকে শুরু করে বিভিন্ন টিউব ব্যাসার্ধের সাথেও সামঞ্জস্যপূর্ণ.2 থেকে 16 মিমি। তাদের হালকা ও কমপ্যাক্ট নকশা তাদের বিভিন্ন পরিবেশে উপযুক্ত করে তোলে, যেমন সংকুচিত বায়ু এবং পানিতে, এমনকি বাষ্পে।
বিভিন্ন চাপ এবং তাপমাত্রা অবস্থার মধ্যে ফিটিংগুলির পারফরম্যান্স (পর্যাপ্তভাবে -100kPa থেকে 1MPa এবং -5°C থেকে +150°C) নির্ভরযোগ্য এবং আদর্শ।এই ফিটিং উচ্চ মানের SUS316 স্টেইনলেস স্টীল তৈরি করা হয়এই কারণে, SUS316 স্টেইনলেস স্টীল ক্লোরাইড পরিবেশের জন্য নিখুঁত।
বৈশিষ্ট্যঃ
এসএমসি কেকিউজি 2 সিরিজের ওয়ান-টাচ বায়ুসংক্রান্ত ফিটিংগুলি এসইউএস 316 স্টেইনলেস স্টিলের তৈরি, যা 304 স্টেইনলেস স্টিলের তুলনায় আরও ভাল ক্ষয় এবং ক্ষয় প্রতিরোধের বৈশিষ্ট্য রয়েছে।SUS316 স্টেইনলেস স্টীল ক্লোরাইড পরিবেশের জন্য আরও উপযুক্ত.
এই পণ্যটি পূর্ববর্তী মডেল KQGL06-01S এর তুলনায় ছোট এবং হালকা। এর দৈর্ঘ্য প্রায় 30% হ্রাস এবং 62% ওজন হ্রাস রয়েছে।প্রধান বাহ্যিক অংশ স্টেইনলেস স্টীল 316 এবং FKM দিয়ে সিল করা হয়এটি টিইপি, পিএফএ, নাইলন, নরম নাইলন, পলিউরেথেন এবং পলিওলেফিন টিউবিং উপকরণগুলিকে সমর্থন করে।
প্রযোজ্য টিউবিংঃ মেট্রিক আকার, সংযোগ থ্রেডঃ এম, আর, আরসি
| প্রযোজ্য টিউবিং |
প্রযোজ্য টিউবিং |
FEP, PFA, নাইলন, নরম নাইলন নোট১)পলিউরেথেন, পলিওলেফিন |
| টিউবিং 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| বিশেষ উল্লেখ |
তরলনোট৩) |
নোট২) |
| অপারেটিং চাপ পরিসীমা |
-১০০ কেপিএ থেকে ১ এমপিএ নোট৪) |
| প্রুফ চাপ |
3.0 এমপিএ |
| পরিবেশে এবং তরল তাপমাত্রানোট৫) |
- ৫ থেকে ১৫০ ডিগ্রি সেলসিয়াস (কোনও ঠান্ডা নেই) দ্রষ্টব্য৪) |
| লুব্রিকেন্ট |
গ্রীস মুক্ত স্পেসিফিকেশন |
| থ্রেড উপর সীল |
সিল্যান্ট সহ |
তাপমাত্রা
মাউন্টের অবস্থা
অভ্যন্তরীণ হাতা |
টিউবিং |
তাপমাত্রা |
| FEP টিউব/TH সিরিজ |
৮০ ডিগ্রি সেলসিয়াস বা তার বেশি |
| সুপার পিএফএ টিউব/টিএল সিরিজ |
১২০°সি বা তার বেশি |
| |
|
দ্রষ্টব্য ১) নরম নাইলন টিউবগুলির জন্য পানি ব্যবহার করা যাবে না।
দ্রষ্টব্য ২) প্রযোজ্য টিউব সম্পর্কে পৃথকভাবে এসএমসির সাথে পরামর্শ করুন।
দ্রষ্টব্য ৩) ফাঁস পরীক্ষকের মতো ভ্যাকুয়াম ধারণকারী অ্যাপ্লিকেশন ব্যবহার করা থেকে বিরত থাকুন, কারণ ফাঁস হতে পারে।
দ্রষ্টব্য ৪) টিউবটির অপারেটিং চাপ পরিসীমা এবং অপারেটিং তাপমাত্রা পরিসীমা পরীক্ষা করুন।
দ্রষ্টব্য ৫) নিম্নলিখিত পরিস্থিতিতে আপনি অভ্যন্তরীণ হাতা ব্যবহার করার পরামর্শ দেওয়া হয় (কেবলমাত্রØ3.২):
● উচ্চ তাপমাত্রায় ব্যবহার করার সময়।
● উচ্চ তাপমাত্রায় ব্যবহার করার সময়।
প্রযুক্তিগত পরামিতি
| ইউনিয়ন এলকোঃ কেকিউজি২টি |
প্রযোজ্য
টিউবিং ওভারডোজ
(মিমি) |
মডেল |
দ্রষ্টব্য ১)
ØD |
এল |
এ |
Q |
এম |
ØN |
ØO |
নোট ২)
কার্যকর
এলাকা (মিমি2) |
ওজন |
| ø3.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
KQG2T04-00 |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
KQG2T06-00 |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |
KQG2T08-00 |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
KQG2T10-00 |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
KQG2T16-00 |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
