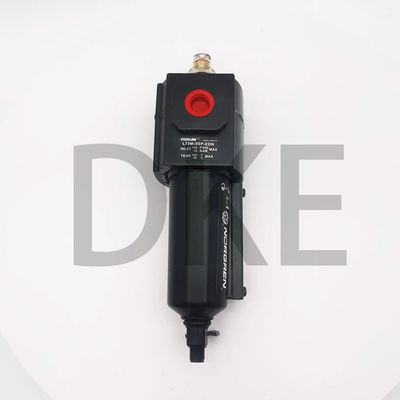

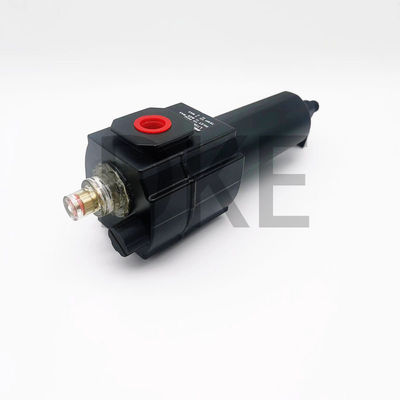

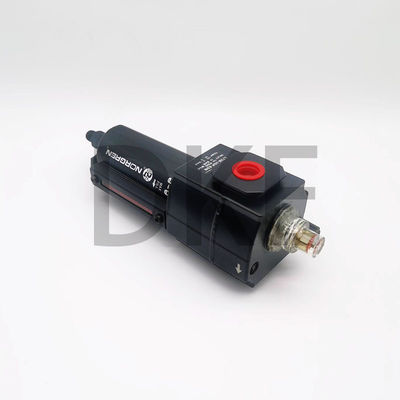

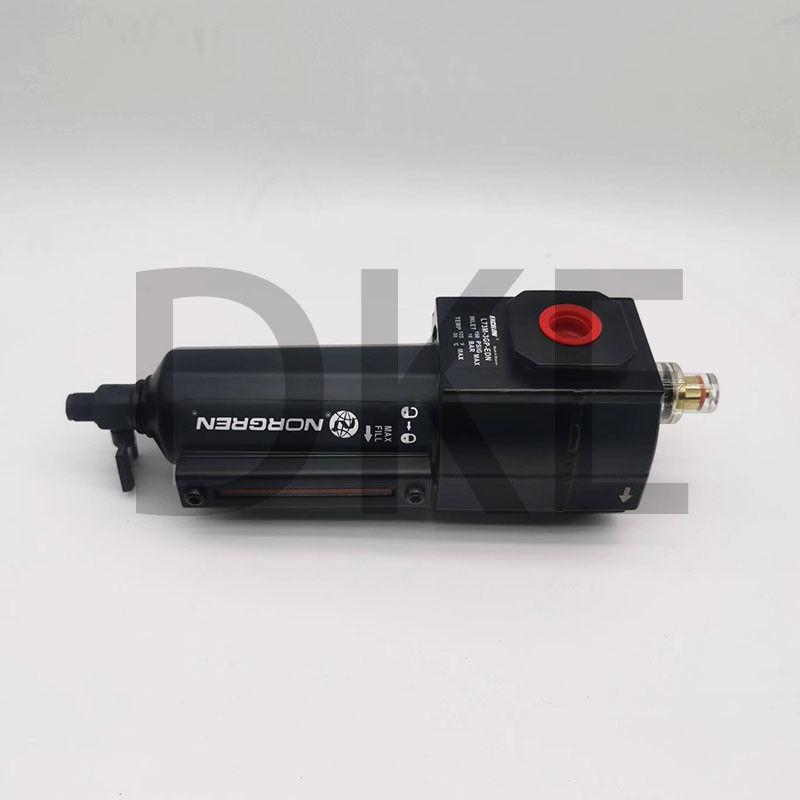

এক্সেলন মাইক্রো মগ লুব্রিকেটর, এল৭২-৭৪, প্লাস্টিকের বাটি বন্ধ
ইনস্টলেশন
1বায়ু চাপ বন্ধ করুন। বায়ু লাইনে ফিল্টার ইনস্টল করুন -
● উল্লম্বভাবে (ডুবে থাকা),
● শরীরের উপর তীরের দিক দিয়ে বায়ু প্রবাহ,
● নিয়ন্ত্রক, তৈলাক্তকারী এবং সাইক্লিং ভালভের উপরে,
● প্রধান লাইন ফিল্টার হিসাবে ব্যবহার করা হলে বায়ু সরবরাহের যতটা সম্ভব কাছাকাছি,
● শেষ ফিল্টার হিসেবে ব্যবহারের সময় সার্ভিসিং করা ডিভাইসের যতটা সম্ভব কাছে।
2. শুধুমাত্র পুরুষ থ্রেডগুলিতে পাইপ থ্রেড সিল্যান্ট ব্যবহার করে পাইপগুলিকে সঠিক পোর্টগুলিতে সংযুক্ত করুন। সিল্যান্টকে ইউনিটের অভ্যন্তরে প্রবেশ করতে দেবেন না।
3৩ মিমি (0.125") ন্যূনতম আইডি সহ নমনীয় টিউবটি স্বয়ংক্রিয় ড্রেনের সাথে সংযুক্ত করা যেতে পারে। টিউবে সীমাবদ্ধতা এড়িয়ে চলুন।
4. বোতল, বা গার্ড সঙ্গে বোতল, শরীরের মধ্যে ধাক্কা এবং চাপ দেওয়ার আগে সম্পূর্ণ ঘড়িঘড়ি অনুযায়ী ঘুরান।
5. সর্বোচ্চ উপাদান সেবা জীবন অর্জনের জন্য তেল অপসারণ ফিল্টার উপরে একটি 5 μm উপাদান সঙ্গে একটি Norgren সাধারণ উদ্দেশ্য ফিল্টার ইনস্টল করুন।
সেবা
1. জমে থাকা তরল বের করার জন্য ম্যানুয়াল ড্রেন খুলুন। উপাদান (51, 53) এর নীচে তরল রাখুন।
2. ফিল্টার উপাদান প্রতিস্থাপন যখন উপাদান জুড়ে চাপ ড্রপ 0,7 বার (10 পিসিজ) অতিক্রম করে।যান্ত্রিক সার্ভিস সূচক প্রায় সম্পূর্ণ লাল দেখায় এবং ঐচ্ছিক বৈদ্যুতিক সার্ভিস সূচক একটি বৈদ্যুতিক আউটপুট প্রদান করে যখন উপাদান জুড়ে চাপ পতন 0 পৌঁছায়৭ বার (১০ পিসিজি) ।বিচ্ছিন্নতা
1. বায়ু লাইন থেকে অপসারণ ছাড়া ফিল্টার disassembled করা যেতে পারে.
2ইনপুট চাপ বন্ধ করুন ইনপুট এবং আউটপুট লাইন চাপ শূন্য হ্রাস।
3. বাটি সরান - শরীরের মধ্যে ধাক্কা এবং counterclockwise ঘুরান.
4. বিস্ফোরিত দৃশ্যের আইটেম নম্বর অনুযায়ী সাধারণভাবে বিচ্ছিন্ন করুন। প্রতিস্থাপন প্রয়োজন না হলে ড্রেন বা পরিষেবা সূচক (1, 8) অপসারণ করবেন না।শুধুমাত্র যদি তারা ত্রুটিপূর্ণ অপসারণ এবং প্রতিস্থাপন.
পরিষ্কার করা
1. উপাদান (51, 53) পরিষ্কার করা যাবে না। শুধুমাত্র উষ্ণ পানি দিয়ে প্লাস্টিকের বাটি (25, 42) এবং লেন্স (3, 36, 47) পরিষ্কার করুন। পানিতে বৈদ্যুতিক সেবা সূচক (8) নিমজ্জিত করবেন না। শুষ্ক সঙ্গে পরিষ্কার সূচক (8)পরিষ্কার কাপড়. গরম পানি এবং সাবান দিয়ে অন্যান্য অংশ পরিষ্কার করুন।
2. অংশগুলি ধুয়ে ফেলুন এবং শুকিয়ে ফেলুন। শরীরের অভ্যন্তরীণ স্থানগুলি (6, 7) পরিষ্কার, শুকনো সংকুচিত বাতাসে উড়িয়ে দিন।
3. অংশগুলি পরীক্ষা করুন. ক্ষতিগ্রস্ত পাওয়া যায় এমনগুলি প্রতিস্থাপন করুন। প্লাস্টিকের বাটিটি যদি প্লাস্টিকের বাটিতে ফাটল বা মেঘলা হওয়ার লক্ষণ দেখা দেয় তবে একটি ধাতব বাটির সাথে প্রতিস্থাপন করুন।
পরিষদ
1. লুব্রিকেট ও-রিং, ম্যানুয়াল ড্রেন বডি (18, 28) এর অংশ যা বাটিটির সাথে যোগাযোগ করে, এবং ম্যানুয়াল ড্রেন বডিতে গর্ত যা ড্রেন ভালভের স্টেম (19, 29) এর সাথে ও-রিং গ্রীস বহন করে।
2. বিস্ফোরিত ভিউতে দেখানো অনুযায়ী ফিল্টার একত্রিত করুন।
3. সূচক (3, 10) এবং শরীরের উপর তীরগুলি (6, 7) একই দিকে নির্দেশ করতে হবে। শরীরের মধ্যে বাটি বা গার্ডের সাথে বাটিটি ধাক্কা দিন এবং সম্পূর্ণ ঘড়িঘড়ির দিকের দিকে ঘুরুন।
4.
| টর্ক টেবিল |
টর্চ এন-এম (ইঞ্চি-পাউন্ড) |
| 2, 9 (স্ক্রু) |
2,8 থেকে 3,9 (25 থেকে 35) |
| 22, ৩২ (নাট) |
2,3 থেকে 2,8 (20 থেকে 25) |
| 34, 45 (স্ক্রু) |
1,7 থেকে 2,3 (15 থেকে 20) |
| 51, ৫৩ (পদার্থ) |
0৫ থেকে ২.২ (৫ থেকে ২০) |
অর্ডার সংক্রান্ত তথ্য
তালিকাভুক্ত মডেলগুলির মধ্যে রয়েছে পিটিএফ থ্রেড, ম্যানুয়াল ড্রেন এবং প্লাস্টিকের তরল স্তর সূচক সহ ধাতব বাটি।
| প্রকার |
পোর্টের আকার |
মডেল |
প্রবাহ Scfm ((dm3/s) |
নামমাত্র ক্যাপাসিটি (ওনস) |
ওজন পাউন্ড (কেজি)† |
| মাইক্রো-মেগ |
এক চতুর্থাংশ |
L72M-2AP-QEN |
৫১ ((২৪) |
2.2 |
1.1 (0.49) |
| তেল কুয়াশা |
এক চতুর্থাংশ |
L72C-2AP-QEN |
৫১ ((২৪) |
2.2 |
1.1 (0.49) |
| মাইক্রো-মেগ |
৩/৮" |
L73M-3AP-QDN |
৬০ (২৮) |
3.5 |
1.1 (0.50) |
| তেল কুয়াশা |
৩/৮" |
L73C-3AP-QDN |
৬০ (২৮) |
3.5 |
1.1 (0.50) |
| মাইক্রো-মেগ |
৩/৮" |
L74M-3AP-QDN |
১১৪ (54) |
7 |
1.70 (0.77) |
| তেল কুয়াশা |
৩/৮" |
L74C-3AP-QDN |
১১৮ (৫৬) |
7 |
1.70 (0.77) |
| মাইক্রো-মেগ |
অর্ধ ইঞ্চি |
L74M-4AP-QDN |
১৫৪ (৭৩) |
7 |
1.61 (0.73) |
| তেল কুয়াশা |
অর্ধ ইঞ্চি |
L74C-4AP-QDN |
১৯২ (৯১) |
7 |
1.61 (0.73) |
| মাইক্রো-মেগ |
3/4 " |
L74M-6AP-QDN |
১৪২ (৬৭) |
7 |
1.55 (0.71) |
| তেল কুয়াশা |
3/4 " |
L74C-6AP-QDN |
186 (88) |
7 |
1.55 (0.71) |
* অর্ডার টেবিলে তালিকাভুক্ত মডেলগুলি ঘন ঘন সাইক্লিং দিকনির্দেশক নিয়ন্ত্রণ ভালভগুলির নীচে অবস্থিত হতে পারে না। এই পরিস্থিতিতে ব্যবহারের জন্য ঐচ্ছিক দ্বি-দিকনির্দেশক তেল-মেঘ লুব্রিকেটর অর্ডার করুন।
** 90 পিএসআইজি (6.3 বার) ইনলেট চাপ এবং 7 পিএসআইজি (0.5 বার) এর চাপ ড্রপ সহ সাধারণ প্রবাহ।
†(74) 1 লিটার (1 লিটার) ধাতব বাটি সহ লুব্রিকেটরঃ 2.01 পাউন্ড (0.91 কেজি) যোগ করুন।
