Name: এসএমসি নিউম্যাটিক ফিটিং প্লাগ KKA4P-02F SUS মহিলা থ্রেড টাইপ KKA সিরিজ
Brand: YW DKE TRADING COMPANY
SKU: KKA4P-02F KKA সিরিজ
Availability: InStock

বাড়ি পণ্য বায়ুসংক্রান্ত পাইপ ফিটিং

এসএমসি নিউম্যাটিক ফিটিং প্লাগ KKA4P-02F SUS মহিলা থ্রেড টাইপ KKA সিরিজ

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	SMC
সাক্ষ্যদান:	CE
মডেল নম্বার:	KKA4P-02F KKA সিরিজ

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1
মূল্য:	আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ:	প্লাস্টিকের ব্যাগ, বাক্স, শক্ত কাগজ, তৃণশয্যা
ডেলিভারি সময়:	পেমেন্টের পরে 1-7 কাজের দিন
পরিশোধের শর্ত:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
যোগানের ক্ষমতা:	5000 টুকরা / 1 মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

Operating Pressure Range(MPa):	0.1-1MPa	Pipe Connection Bore Dia.:	Rc1/4
Operating Temperature Range(°C):	-5～150	Applicable Fluid:	Water / Air
Size of Body:	1/4	Guaranteed Proof Pressure:	10MPa
বিশেষভাবে তুলে ধরা:	KKA সিরিজের প্লাগ kka4p-02f , স্টেইনলেস স্টীল প্লাগ kka4p-02f , মহিলা থ্রেড প্লাগ kka4p-02f

KKA সিরিজ SS316 (KKA4P-02F) প্রকার প্লাগ (পি) মহিলা থ্রেড প্রকার এস কাপলার

কনফিগার করা স্পেসিফিকেশন

প্রকার	স্ট্যান্ডার্ড	জয়েন্টের ধরন	নারীর থ্রেডেড ট্যাপ
পুরুষ/মহিলা	প্লাগ	শরীরের উপাদান	SUS304
সীল উপাদান	[এনবিআর] 00011	প্রয়োগযোগ্য তরল	জল / বায়ু
অপারেটিং পরিবেশ, অ্যাপ্লিকেশন	স্ট্যান্ডার্ড	অপারেটিং তাপমাত্রা পরিসীমা ((°C)	- ৫১৫০
অপারেটিং চাপের পরিসীমা ((এমপিএ)	০১	শরীরের আকার	১/৪
পাইপ সংযোগ Bore Dia.	Rc1/4	চেক ভালভ সহ বা ছাড়াই	Y

এস ক্যাপলার কেকেএ সিরিজ স্টেইনলেস স্টীল প্রকার প্লাগ (পি) মহিলা থ্রেড প্রকারের স্পেসিফিকেশন

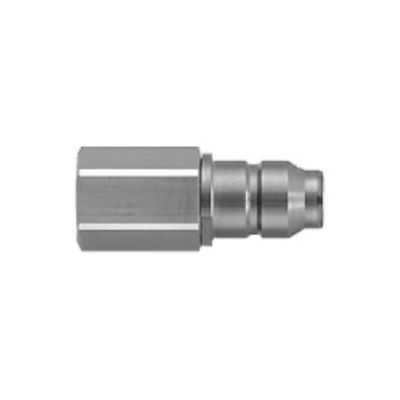

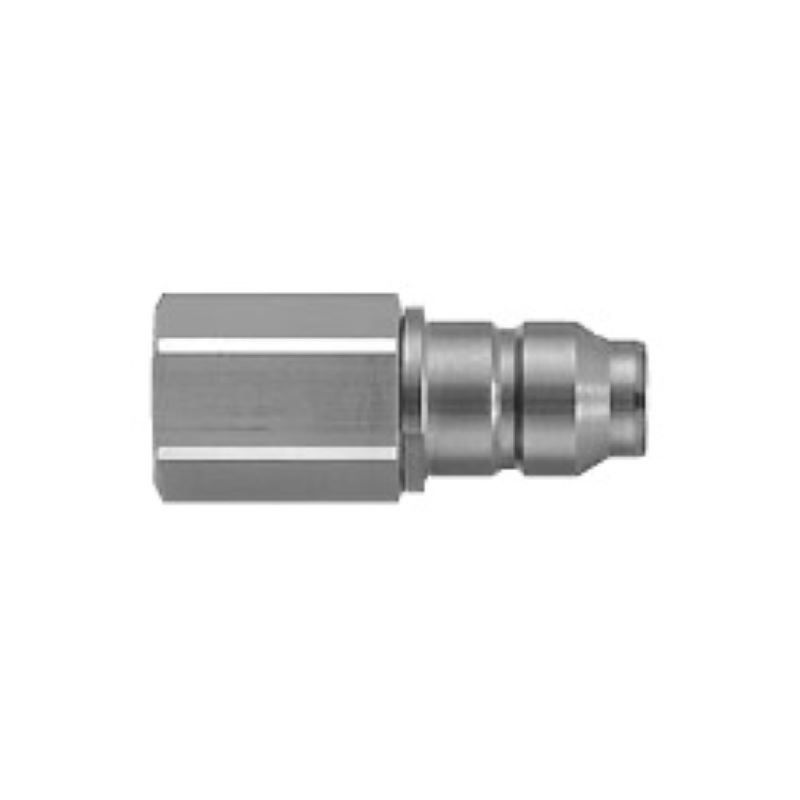

বিনা, চেক ভালভ, প্লাগ, মহিলা থ্রেড টাইপ বাহ্যিক চেহারা

এসএমসি নিউম্যাটিক ফিটিং প্লাগ KKA4P-02F SUS মহিলা থ্রেড টাইপ KKA সিরিজ 0

KKA সিরিজের জন্য JIS চিহ্ন

এসএমসি নিউম্যাটিক ফিটিং প্লাগ KKA4P-02F SUS মহিলা থ্রেড টাইপ KKA সিরিজ 1

উভয় পক্ষের চেক ভালভ সহ মডেলগুলির বৈশিষ্ট্য

শরীরের আকার	তরল ড্রপিং পরিমাণ (cm3 প্রতি উদাহরণ)	বায়ুচলাচল পরিমাণ (cm3 প্রতি ক্ষেত্রে)
KKA3	0.02	0.1
KKA4	0.04	0.1
কেকেএ৬	0.06	0.2
কেকেএ৭	0.14	0.5
কেকেএ৮	0.27	0.9
কেকেএ৯	0.77	2.7

'স্রাবের পরিমাণ' বলতে অভ্যন্তরীণ পানির পরিমাণ বোঝায় যা প্লাগ সকেটটি বন্ধ হয়ে গেলে হারিয়ে যায়।
'বায়ুচলাচল পরিমাণ' বলতে সেই বাহ্যিক বায়ুর পরিমাণ বোঝায় যা প্লাগ এবং সকেট সংযুক্ত হওয়ার সময় প্রবেশ করে।

ওয়ার্কিং ফ্লুইড	পানি, বাতাস
অপারেটিং চাপ পরিসীমা_*১	KKA3: -১০০ কেপিএ থেকে ১ এমপিএ KKA4, KKA6, KKA7, KKA8, KKA9: 0 থেকে 1 এমপিএ
গ্যারান্টিযুক্ত প্রুফ চাপ	১০ এমপিএ
পরিবেষ্টিত তাপমাত্রা এবং কাজের তরল তাপমাত্রা পরিসীমা	-৫ থেকে +১৫০ ডিগ্রি সেলসিয়াস (কোনও ঠান্ডা নেই) * বাষ্পের জন্য ব্যবহার করা যাবে না।
নন-গ্রেড স্পেসিফিকেশন	গ্রীস ব্যবহার করে না। (গাম এবং ধাতব স্লাইডিং অংশঃ ফ্লুরিন লেপ)
উপাদান	ধাতব অংশ: SUS304; কাঁচামালের অংশঃ ফ্লোরো-ইলাস্টোমার (বিশেষ FKM)

*১ঃ ফুটো পরীক্ষক বা ভ্যাকুয়াম ধরে রাখার জন্য ব্যবহার করবেন না কারণ শূন্য ফুটো গ্যারান্টি দেওয়া যায় না।

পারফরম্যান্স

প্লাগ সংযোগ পদ্ধতিঃ একক-অ্যাকশন সংযোগ এবং মুক্তি
চেক ভালভঃ চেক ভালভ প্লাগ এবং সকেট উভয় পক্ষের মধ্যে নির্মিত, চেক ভালভ ছাড়া

*কেকেএ সিরিজকে কেকে সিরিজ বা কেকেএইচ সিরিজের সাথে সংযুক্ত করা যাবে না।

কাঠামোগত নকশা

প্লাগ কাঠামোগত অঙ্কন

কেকেএ সিরিজের কাঠামোগত অঙ্কন

সংখ্যা	অংশের নাম	উপাদান	নোট
1	প্লাগ বডি	SUS304	ফ্লোরিন লেপ
2	প্লাগ পিছনের শরীর	SUS304	-
3	প্লাগ ভালভ	SUS304	-
4	ভালভ ও-রিং	বিশেষ এফকেএম	ফ্লোরিন লেপ
5	প্লাগ বডি ও-রিং	বিশেষ এফকেএম	ফ্লোরিন লেপ
6	প্লাগ ভালভ স্প্রিং	SUS304 এর সমান	KKA3
6	প্লাগ ভালভ স্প্রিং	SUS304	KKA4, KKA6, KKA7, KKA8, KKA9

মাত্রাঃ প্লাগ (পি)

চেক ভালভ দিয়ে

চেক ভালভ সহ, মহিলা থ্রেড টাইপ মাত্রিক অঙ্কন

শরীরের আকার	মডেল	টি সংযোগ পোর্টের ব্যাসার্ধ	এইচ ফ্ল্যাট জুড়ে প্রস্থ	এল₁	এল₂	ন্যূনতম গর্ত ব্যাসার্ধ	কার্যকর ক্রস-সেকশন এলাকা মিমি²	ওজন জি
১/৮	KKA3P-01F	Rc ১/৮	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc ৩/৮	19	40.4				35.8
১/৪	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc ৩/৮	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
অর্ধেক	KKA6P-03F	Rc ৩/৮		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
৩/৪	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc ১	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc ১		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
১/৪	KKA9P-10F	Rc ১	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
