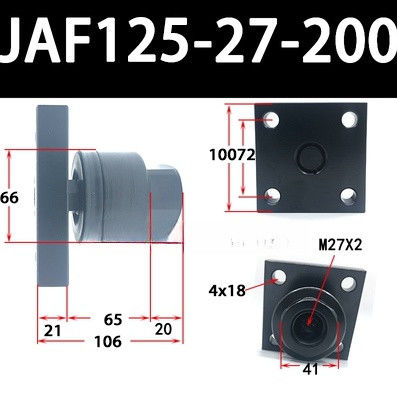

JAF125-27-200 M27x2 নামমাত্র আকার বায়ু সিলিন্ডার সামঞ্জস্যের জন্য সহজ নকশা

পণ্যের বর্ণনাঃ

জ্যাফ সিরিজের ভাসমান জয়েন্টনিম্নলিখিত দিকগুলি JAF সিরিজের ভাসমান জয়েন্টের প্রধান বৈশিষ্ট্যগুলি গঠন করেঃ

জেএএফ সিরিজের ভাসমান জয়েন্টগুলি সিলিন্ডার এবং প্যাসিভ দেহের মধ্যে উদ্ভূত অদ্ভুততা এবং সমান্তরালতা নির্ভুলতার সমস্যাগুলি শোষণে সহায়তা করতে পারে। এটি অক্ষ সমন্বয়ের প্রয়োজন ছাড়াই করা হয়।অতএব, জয়েন্ট উচ্চ নির্ভুলতা যন্ত্রপাতি চাহিদা হ্রাস, এটি সহজ এবং আরো সুবিধাজনক ব্যবহার করে।জয়েন্টের ফ্ল্যাঞ্জ টাইপ ইনস্টলেশন ফর্ম বিভিন্ন ব্যাসের সিলিন্ডারের জন্য উপযুক্তএটি একটি স্থিতিশীল সংযোগ এবং একটি সহজ ইনস্টলেশন প্রক্রিয়া প্রদান করে।

জেএএফ সিরিজের ভাসমান জয়েন্টগুলির আরেকটি নকশা বৈশিষ্ট্য হ'ল তাদের উচ্চ চাপ প্রতিরোধের পারফরম্যান্স। তারা 1 এমপিএ পর্যন্ত সিলিন্ডার চাপ এবং 3.5 এমপিএ পর্যন্ত হাইড্রোলিক সিলিন্ডার চাপ সহ্য করতে পারে।জয়েন্টের প্রধান উপাদান হল রজন, যা ভাল রাসায়নিক এবং তাপ প্রতিরোধের আছে।

জ্যাফ সিরিজের ভাসমান জয়েন্টগুলিও নির্দিষ্ট পরিমাণে অদ্ভুততা এবং সুইং কোণকে অনুমতি দেওয়ার জন্য ডিজাইন করা হয়েছে। এটি তাদের আরও নমনীয় এবং অভিযোজিত করে তোলে।একটি বড় সুইং কোণ বিভিন্ন অ্যাপ্লিকেশনের জন্য আরো বহুমুখিতা প্রদান করে.

JAF সিরিজ ভাসমান জয়েন্ট বিভিন্ন প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন প্রযুক্তিগত স্পেসিফিকেশন সঙ্গে আসে। এখানে কিছু বিবরণঃ

• সংযোগ ব্যাসার্ধঃ Rc1/4 অথবা M27X1.5, ইত্যাদি, বিভিন্ন পাইপ ব্যাসার্ধের জন্য উপযুক্ত
• বিভিন্ন তরল নিয়ন্ত্রণের চাহিদা মেটাতে তরল ব্যবহারঃ সংকুচিত বায়ু এবং জল
• চাপ পরিসীমাঃ 0.05-1 এমপিএ, বিভিন্ন কাজের চাপের জন্য উপযুক্ত
• পরিবেশগত তাপমাত্রা এবং তরল তাপমাত্রা পরিসীমাঃ -5 থেকে 60 °C, বিভিন্ন কাজের পরিবেশের জন্য উপযুক্ত
• সর্বাধিক টান শক্তিঃ উদাহরণস্বরূপ, JAF100-27-150 এর সর্বাধিক টান শক্তি 28000 N 2
• অনুমোদিত এক্সসেন্ট্রিসিটি এবং সুইং কোণঃ সাধারণত ± 5 °, একটি নির্দিষ্ট ইনস্টলেশন ত্রুটি 12
• ধূলিকণা আবরণ উপাদানঃ সিন্থেটিক রাবার, ভাল সিলিং এবং ধুলো-প্রতিরোধী কর্মক্ষমতা প্রদান করে

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

অ্যাপ্লিকেশন দৃশ্যকল্পঃ

The versatile applications of these connectors make them suitable for connecting cylinders and hydraulic cylinders in situations where eccentricity and parallelism in the joints are insufficient to be absorbedএই অনন্য বৈশিষ্ট্যটি এই সংযোগকারীগুলিকে বিভিন্ন শিল্প যন্ত্রপাতি এবং সরঞ্জামগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে।

ব্যাপকভাবে ব্যবহৃতঃ

সংযোগকারীগুলি স্বয়ংক্রিয় যন্ত্রপাতি, রোবোটিক অস্ত্র, উপাদান হ্যান্ডলিং সিস্টেম, যথার্থ পজিশনিং সরঞ্জাম এবং সমাবেশ লাইন অটোমেশন যেমন ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।তাদের ব্যাপক প্রয়োগের মূল কারণ হ'ল যে কোনও ধরণের সিলিন্ডার সংযুক্ত করার জন্য তাদের ব্যতিক্রমী অভিযোজনযোগ্যতা, রৈখিক বা ঘূর্ণনশীল।

উপকারিতা:

সংযোগকারীগুলি উচ্চমানের উপকরণ দিয়ে তৈরি, যা তাদের দৃust়তা এবং স্থায়িত্ব নিশ্চিত করে।তারা নির্ভরযোগ্য সংযোগ নিশ্চিত করে এবং পরিধান এবং অশ্রু হ্রাস করে মেশিন এবং সরঞ্জামগুলির দক্ষতা উল্লেখযোগ্যভাবে উন্নত করেএছাড়াও, সংযোগকারীগুলি ইনস্টল এবং অপসারণ করা সহজ, রক্ষণাবেক্ষণ এবং মেরামতের ব্যয় উল্লেখযোগ্যভাবে হ্রাস করে।

উপসংহার:

এই সংযোগকারীগুলি শিল্প যন্ত্রপাতি এবং সরঞ্জামগুলিতে সিলিন্ডার এবং হাইড্রোলিক সিলিন্ডার সংযোগের ক্ষেত্রে যে চ্যালেঞ্জগুলির মুখোমুখি হয় তার জন্য নিখুঁত সমাধান। তাদের বহুমুখী অ্যাপ্লিকেশন, ব্যবহারের সহজতা, দীর্ঘায়ু,এবং খরচ-কার্যকারিতা তাদের যে কোন শিল্প পরিবেশে একটি আবশ্যক.

প্যাকেজিং এবং শিপিংঃ

পণ্যের প্যাকেজিংঃ

• এসএমসি সোলিনয়েড ভালভগুলি পরিবহনের সময় কোনও ক্ষতি রোধ করার জন্য নিরাপদে প্যাকেজ করা হয়।
• সমস্ত ভালভগুলি সহজেই সনাক্তকরণের জন্য পৃথকভাবে আবৃত এবং লেবেলযুক্ত।
• এরপরে ভালভগুলি একটি টেকসই কার্ডবোর্ড বাক্সে অতিরিক্ত সুরক্ষার জন্য অতিরিক্ত প্যাডিং সহ স্থাপন করা হয়।

শিপিং:

• এসএমসি সোলিনয়েড ভ্যালভ একটি নামী কুরিয়ার সার্ভিসের মাধ্যমে পাঠানো হয়।
• শিপিং বিকল্পগুলির মধ্যে স্ট্যান্ডার্ড, এক্সপ্রেস এবং রাতারাতি ডেলিভারি অন্তর্ভুক্ত রয়েছে।
• গ্রাহকদের তাদের চালানের অগ্রগতি পর্যবেক্ষণের জন্য একটি ট্র্যাকিং নম্বর দেওয়া হবে।
• সমস্ত শিপিং খরচ চেকআউট এ এবং গন্তব্য এবং বিতরণ সময় নির্বাচিত উপর ভিত্তি করে গণনা করা হয়।
