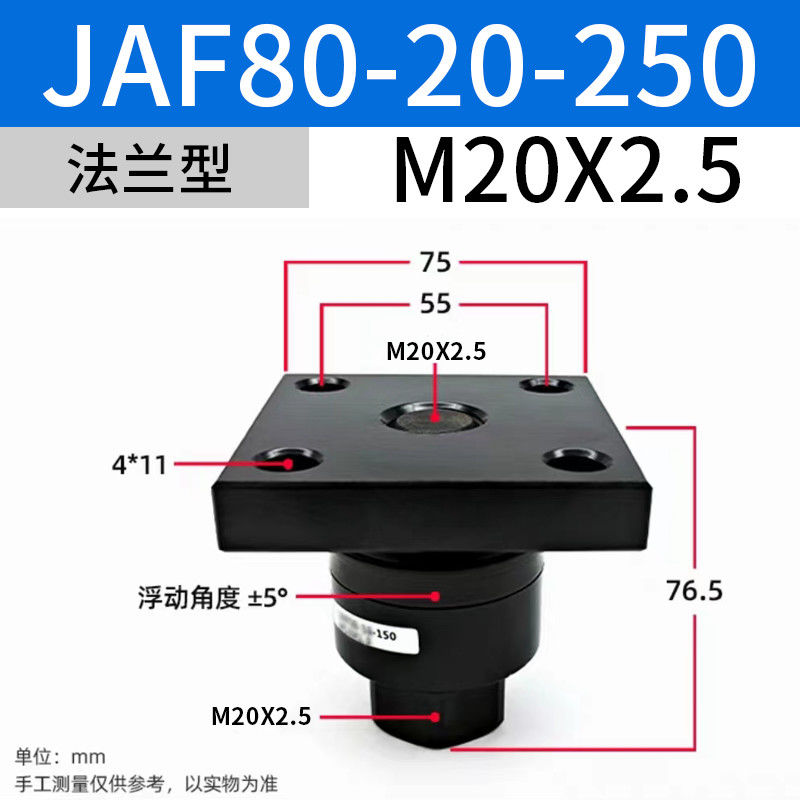

JAF80- 20- 250 এসএমসি অ্যালুমিনিয়াম ভাসমান জয়েন্ট স্পেসিফিকেশন M20x2.5 নামমাত্র আকার

জেএএফ সিরিজের ভাসমান জয়েন্ট একটি ধরণের সংযোগকারী যা সিলিন্ডার এবং প্যাসিভ দেহের মধ্যে অদ্ভুততা এবং অপর্যাপ্ত সমান্তরালতা নির্ভুলতা শোষণের জন্য ডিজাইন করা হয়েছে।এটি অক্ষ সমন্বয় এবং উচ্চ নির্ভুলতা যন্ত্রপাতি প্রয়োজন হ্রাস. JAF সিরিজের ভাসমান জয়েন্টগুলির প্রধান বৈশিষ্ট্যগুলির মধ্যে নিম্নলিখিত দিকগুলি অন্তর্ভুক্ত রয়েছেঃ

• এক্সান্ট্রিসিটি এবং প্যারালেলিজমের অপর্যাপ্ত শোষণঃজেএএফ সিরিজের ভাসমান জয়েন্টগুলি অক্ষের সারিবদ্ধতার প্রয়োজন ছাড়াই দক্ষতার সাথে অদ্ভুততা এবং অপর্যাপ্ত সমান্তরালতা নির্ভুলতা শোষণ করতে পারে, উচ্চ-নির্ভুলতা মেশিনিংয়ের চাহিদা হ্রাস করে।
• ফ্ল্যাঞ্জের ধরন ইনস্টলেশনঃজেএএফ সিরিজের ভাসমান জয়েন্ট একটি ফ্ল্যাঞ্জ টাইপ ইনস্টলেশন ফর্ম গ্রহণ করে, বিভিন্ন ব্যাসের সিলিন্ডারগুলির জন্য উপযুক্ত, স্থিতিশীল সংযোগ এবং সুবিধাজনক ইনস্টলেশন সরবরাহ করে।
• উচ্চ চাপ প্রতিরোধের পারফরম্যান্সঃজ্যাফ সিরিজের ভাসমান জয়েন্টটি সিলিন্ডার এবং হাইড্রোলিক সিলিন্ডারগুলির জন্য উপযুক্ত, 1 এমপিএ পর্যন্ত সিলিন্ডারের চাপ এবং 3.5 এমপিএ পর্যন্ত হাইড্রোলিক সিলিন্ডারের চাপ সহ।
• চমৎকার সিলিং উপাদান:JAF সিরিজের ভাসমান জয়েন্টের জন্য ব্যবহৃত প্রধান উপাদানটি রজন, যার ভাল রাসায়নিক এবং তাপ প্রতিরোধের রয়েছে।
• বড় সুইং এঙ্গেলঃজেএএফ সিরিজের ভাসমান জয়েন্ট একটি নির্দিষ্ট পরিমাণে অদ্ভুততা এবং সুইং কোণকে অনুমতি দেয়, যা আরও নমনীয়তা এবং অভিযোজনযোগ্যতা সরবরাহ করে।

• সংযোগ ব্যাসার্ধঃJAF সিরিজের ভাসমান জয়েন্ট সংযোগ ব্যাস Rc1/4 বা M27X1 এর মধ্যে পরিবর্তিত হয়।5, এটি বিভিন্ন পাইপ ব্যাসার্ধের প্রয়োজনীয়তার জন্য উপযুক্ত।
• তরল ব্যবহার করেঃJAF সিরিজের ভাসমান জয়েন্ট বিভিন্ন তরল নিয়ন্ত্রণের চাহিদা মেটাতে সংকুচিত বায়ু এবং জলের জন্য উপযুক্ত।
• চাপের পরিসীমাঃJAF সিরিজের ভাসমান জয়েন্ট বিভিন্ন কাজের চাপের জন্য উপযুক্ত, যা 0.05 থেকে 1 এমপিএ পর্যন্ত।
• পরিবেশগত তাপমাত্রা এবং তরল তাপমাত্রা পরিসীমাঃJAF সিরিজের ভাসমান জয়েন্ট বিভিন্ন কাজের পরিবেশের জন্য উপযুক্ত, -5 থেকে 60 °C তাপমাত্রা পরিসীমা সহ।
• সর্বাধিক টান শক্তিঃউদাহরণস্বরূপ, JAF100-27-150 এর সর্বাধিক প্রসার্য শক্তি 28000 N 2।
• অনুমোদিত এক্সসেন্ট্রিসিটি এবং সুইং কোণঃজেএএফ সিরিজের ভাসমান জয়েন্ট সাধারণত ± 5 ° এর একটি সুইং কোণ, 12 এর একটি নির্দিষ্ট ইনস্টলেশন ত্রুটির অনুমতি দেয়।
• ধুলো আবরণ উপাদানঃজ্যাফ সিরিজের ভাসমান জয়েন্টের জন্য ধুলো কভার উপাদানটি সিন্থেটিক কাঁচামাল, যা ভাল সিলিং এবং ধুলো-প্রতিরোধী কর্মক্ষমতা সরবরাহ করে।
