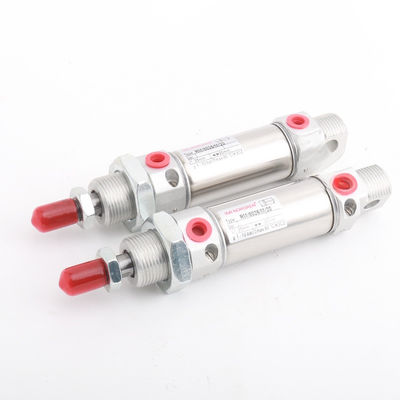

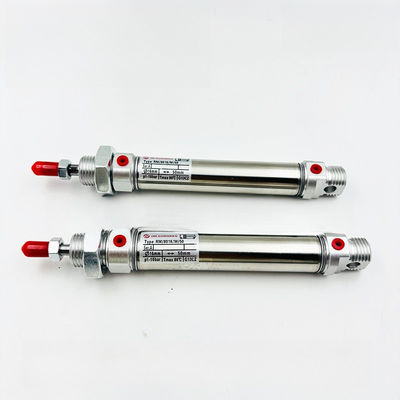

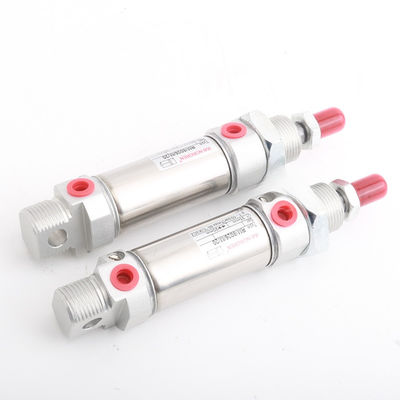

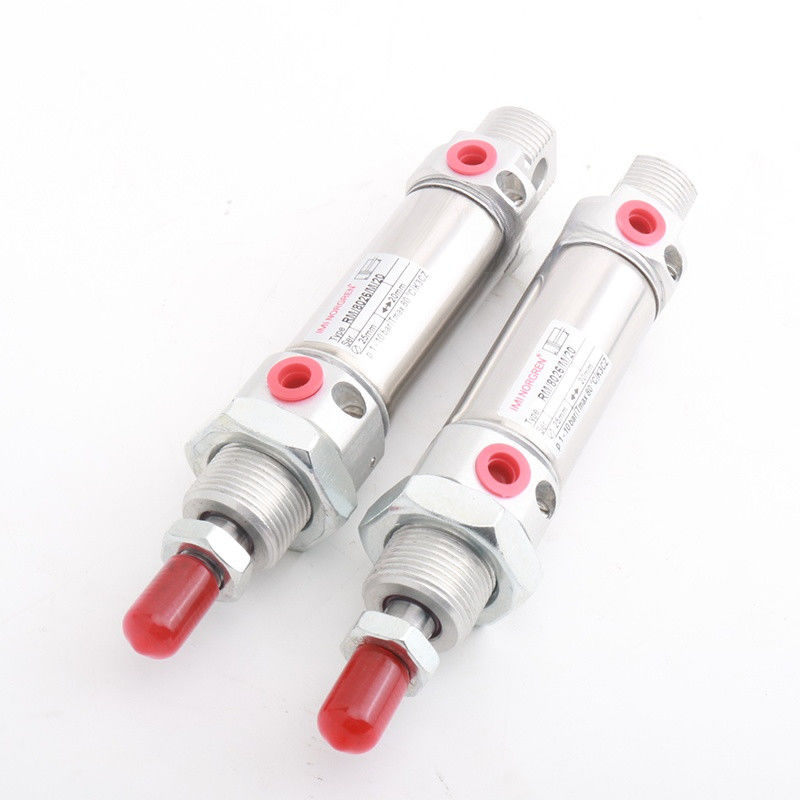

নরগ্রেন সিলিন্ডার RM/8012/25/M/MF/JM/10/15/20/30/40/50/100/125 RM/8012/M/10

পণ্যের বর্ণনাঃ

খাঁজ ব্যাসার্ধঃবিভিন্ন সিরিজের মিনি সিলিন্ডারের খাঁজ ব্যাসার্ধগুলি পরিবর্তিত হয়। উদাহরণস্বরূপ, RM/28000 এবং RM/8000 সিরিজের খাঁজ ব্যাসার্ধ 10-25 মিমি;RA/192000/M সিরিজের গর্তের ব্যাসার্ধ 20-125mm; এবং ইসি সিরিজের মধ্যে 12 মিমি, 16 মিমি, 20 মিমি, 25 মিমি, 32 মিমি, 40 মিমি, 50 মিমি, 63 মিমি, 80 মিমি এবং 100 মিমি এর মতো খাঁজ ব্যাস অন্তর্ভুক্ত রয়েছে।

চেহারা ডিজাইনঃএটি সাধারণত একটি ছোট কাঠামোর সাথে একটি কম্প্যাক্ট নকশা গ্রহণ করে, যা সীমিত স্থান সহ ইনস্টলেশন পরিবেশে মানিয়ে নিতে পারে এবং বিভিন্ন ডিভাইসে সংহত করার জন্য সুবিধাজনক।

প্রধান শরীরের উপাদানঃঅ্যালুমিনিয়াম খাদ, স্টেইনলেস স্টিল এবং প্লাস্টিকের মতো বিভিন্ন পছন্দ রয়েছে। উদাহরণস্বরূপ, এসএফ সিরিজের একটি সম্পূর্ণ স্টেইনলেস স্টিল কাঠামো রয়েছে;এসি/সিএফ সিরিজটি অ্যালুমিনিয়াম বা প্লাস্টিকের উপাদান থেকে তৈরি করা যেতে পারে যাতে জারা প্রতিরোধের প্রয়োজনীয়তা পূরণ করা যায়, শক্তি, এবং ওজন বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্প.

অ্যাকশন মোডঃদুটি প্রকার রয়েছেঃ একক-অ্যাক্টিং এবং ডাবল-অ্যাক্টিং। একক-অ্যাক্টিং সিলিন্ডার রিসেট করার জন্য স্প্রিং রিটার্ন বা বাহ্যিক শক্তির উপর নির্ভর করে,যখন ডাবল-অ্যাক্টিং সিলিন্ডার উভয় প্রান্তে বিকল্পভাবে বায়ু সরবরাহ করে পিস্টন রড প্রসারিত এবং retraction অর্জনউদাহরণস্বরূপ, RM/28000 এবং RM/8000 সিরিজ একক-অ্যাক্টিং বা ডাবল-অ্যাক্টিং হতে পারে, যখন RA/192000/M এবং 32 সিরিজের মতো সিরিজগুলি ডাবল-অ্যাক্টিং সিলিন্ডার।

চাপের পরিসীমাঃসাধারণভাবে, কাজের চাপ প্রায় 1-10bar। উদাহরণস্বরূপ, 32 সিরিজের সিলিন্ডারের কাজের চাপ 1bar-10bar,এবং বিভিন্ন সিরিজের স্পেসিফিক চাপ পরিসীমা বিভিন্ন অ্যাপ্লিকেশনের চাপের প্রয়োজনীয়তা পূরণের জন্য পরিবর্তিত হতে পারে.

স্পিড রেঞ্জঃপিস্টন আন্দোলনের গতি সাধারণত 10mm/s-1000mm/s এর মধ্যে থাকে। উদাহরণস্বরূপ, 32 সিরিজের সিলিন্ডারের গতি 10mm/s-1000mm/s হয়,এবং এটি বাস্তব প্রয়োজন অনুযায়ী প্রবাহ নিয়ন্ত্রণ ভালভ নিয়ন্ত্রণ যেমন পদ্ধতি দ্বারা নিয়ন্ত্রিত করা যেতে পারে.

স্ট্রোকের দৈর্ঘ্যঃস্ট্রোক পরিসীমা তুলনামূলকভাবে প্রশস্ত। উদাহরণস্বরূপ, 32 সিরিজের সিলিন্ডারের স্ট্রোক 5 মিমি-500 মিমি এবং নির্দিষ্ট স্ট্রোক দৈর্ঘ্য প্রকৃত অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।

আউটপুট ফোর্সঃআউটপুট শক্তি যেমন খাঁজ ব্যাসার্ধ এবং কাজের চাপ হিসাবে কারণগুলির সাথে সম্পর্কিত। বড় খাঁজ ব্যাসার্ধ এবং উচ্চতর কাজের চাপ, বৃহত্তর আউটপুট শক্তি। উদাহরণস্বরূপ,মডেল m/50132/25 এর জন্য, যখন খাঁজ ব্যাসার্ধ 32mm এবং চাপ 2bar-10bar হয়, আউটপুট শক্তি 445N হয়।

গাইডিং সিস্টেম:কিছু সিরিজ বিভিন্ন গাইডিং সিস্টেমের সাথে সজ্জিত। উদাহরণস্বরূপ, RA/192000/M সিরিজের তিনটি ভিন্ন গাইডিং সিস্টেম রয়েছেঃ RA/192000/N2,.../N4,.../N6,যা পিস্টন রডের গতির গাইডিং নির্ভুলতা নিশ্চিত করতে পারে এবং একটি নির্দিষ্ট পার্শ্বীয় লোড সহ্য করতে পারে.

ম্যাগনেটিক পিস্টন:মিনি সিলিন্ডারের অনেক মডেল চৌম্বকীয় পিস্টন ব্যবহার করে, যেমন RM/28000, RM/8000 সিরিজ, RA/192000/M সিরিজ, 32 সিরিজ ইত্যাদি।চৌম্বকীয় সুইচ সঙ্গে মিলে যাওয়া সিলিন্ডার অবস্থান সনাক্তকরণ এবং প্রতিক্রিয়া বুঝতে পারেন, যা স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য সুবিধাজনক।

বাফারিং ফাংশনঃকিছু সিলিন্ডারে স্ট্রোকের শেষে একটি বাফারিং ডিভাইস রয়েছে, যেমন সিন্থেটিক রাবার বাফারিং, যা স্ট্রোকের শেষে পিস্টনের প্রভাব হ্রাস করতে পারে,সিলিন্ডারের সেবা জীবন এবং কাজ স্থিতিশীলতা উন্নতউদাহরণস্বরূপ, 7 সিরিজের সিলিন্ডারে স্ট্রোকের শেষে সিন্থেটিক রাবার বুফারিং রয়েছে।

ইনস্টলেশন পদ্ধতিঃবিভিন্ন ইনস্টলেশন পদ্ধতি রয়েছে, যার মধ্যে পা-মাউন্ট, ট্রনি-মাউন্ট, নট ইনস্টলেশন সহ সামনের মাউন্ট ইত্যাদি রয়েছে,নমনীয় ইনস্টলেশন বিকল্প প্রদান এবং বিভিন্ন ডিভাইসের সাথে সংযোগ সহজতর.

এয়ারপোর্ট অবস্থানঃকিছু সিরিজগুলিতে কমপ্যাক্ট ইনস্টলেশন সহজতর করতে এবং বিভিন্ন স্থানিক বিন্যাস এবং পাইপলাইন সংযোগের প্রয়োজনীয়তা পূরণের জন্য optionচ্ছিক বিমান বন্দর অবস্থান রয়েছে।

ইন্টারফেসের আকারঃসাধারণ ইন্টারফেস আকারগুলির মধ্যে রয়েছে জি 1/8, এম 5, ইত্যাদি। উদাহরণস্বরূপ, এম / 6025/25 মডেল সিলিন্ডারের ইন্টারফেস আকার জি 1/8, যা উপযুক্ত বায়ু পাইপ এবং জয়েন্টগুলিতে সুবিধাজনকভাবে সংযুক্ত করা যেতে পারে।

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

NORGREN Roundline Double Acting Cylinder হল একটি বহুমুখী পণ্য যা শিল্প অটোমেশন অ্যাপ্লিকেশনের বিস্তৃত পরিসরের জন্য উপযুক্ত।এই পিস্টন বায়ুসংক্রান্ত সিলিন্ডার নির্ভরযোগ্য কর্মক্ষমতা এবং স্থায়িত্ব প্রদান করে.

নরগ্রেনের গোলাকার ডাবল অ্যাক্টিং সিলিন্ডার এমন পরিস্থিতিতে আদর্শ যেখানে সুনির্দিষ্ট এবং দক্ষ রৈখিক গতি প্রয়োজন। এটি বিভিন্ন শিল্পে যেমন উত্পাদন, অটোমোবাইল,এবং প্যাকেজিং.

-৫ থেকে ৮০ ডিগ্রি সেলসিয়াসের মধ্যে বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা সহ, এই সিলিন্ডারটি বিভিন্ন পরিবেশগত অবস্থার মধ্যে কাজ করতে সক্ষম।আইএসও গোলাকার লাইন সিরিজ নকশা মান মাউন্ট আনুষাঙ্গিক সঙ্গে সামঞ্জস্যতা নিশ্চিত করে, যা বিদ্যমান সিস্টেমে সংহত করা সহজ করে তোলে।

কম্প্রেসড এয়ারের মাধ্যমে কাজ করার সক্ষমতার কারণে, নরগ্রেন সিলিন্ডারটি শিল্প অটোমেশন অ্যাকচুয়েটরগুলিকে চালিত করার জন্য একটি ব্যয়বহুল সমাধান।এটি একটি ডাবল-অ্যাক্টিং সিলিন্ডার হিসাবে কাজ করে, উভয় দিকের ধারাবাহিক এবং নিয়ন্ত্রিত আন্দোলন প্রদান করে।

গ্রাহকরা T/T, ওয়েস্টার্ন ইউনিয়ন এবং পেপাল সহ সুবিধাজনক অর্থ প্রদানের শর্তগুলির সাথে আলোচনার মাধ্যমে নমনীয় মূল্যের বিকল্পগুলি থেকে উপকৃত হতে পারেন।প্যাকেজিংয়ের বিবরণ নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য উপযুক্ত হতে পারে, কার্টন প্যাকেজিং বা ক্লায়েন্টদের অনুরোধ অনুযায়ী বিকল্প সহ।

প্রতি মাসে 5000 টুকরো সরবরাহের ক্ষমতা এবং পেমেন্টের পর 1 থেকে 7 কার্যদিবসের মধ্যে বিতরণ সময়,NORGREN Roundline Double Acting Cylinder বিভিন্ন অটোমেশন অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্যতা এবং দক্ষতা প্রদান করেএর অপারেটিং চাপের পরিসীমা 1 থেকে 10 বার, যা চাহিদাপূর্ণ শিল্প পরিবেশে ধারাবাহিক পারফরম্যান্স নিশ্চিত করে।

প্যাকেজিং এবং শিপিংঃ

পণ্যের প্যাকেজিংঃ

পিস্টন নিউম্যাটিক সিলিন্ডারটি নিরাপদে পরিবহন নিশ্চিত করার জন্য একটি শক্ত কার্ডবোর্ড বাক্সে সাবধানে প্যাকেজ করা হবে। শিপিংয়ের সময় কোনও ক্ষতি রোধ করার জন্য সিলিন্ডারটি ফেনা প্যাডিং দিয়ে সুরক্ষিত করা হবে।

শিপিং:

একবার আপনার অর্ডার নিশ্চিত হয়ে গেলে, পিস্টন নিউম্যাটিক সিলিন্ডারটি একটি নামী কুরিয়ার পরিষেবার মাধ্যমে পাঠানো হবে। আপনার প্যাকেজের বিতরণের অবস্থা পর্যবেক্ষণ করার জন্য আপনি একটি ট্র্যাকিং নম্বর পাবেন।অনুগ্রহ করে নিশ্চিত করুন যে কেউ সরবরাহিত ঠিকানায় শিপমেন্ট গ্রহণের জন্য উপলব্ধ.
