পণ্যের বর্ণনা:
SMC VH সিরিজ নিউম্যাটিক হ্যান্ড রোটারি ভালভ
SMC VH সিরিজ (VH301, VH300, VH312, VH311, VH332, VH330, এবং VH322 মডেল সহ) নিউম্যাটিক হ্যান্ড রোটারি ভালভ হল একটি ম্যানুয়াল দিকনির্দেশক নিয়ন্ত্রণ ডিভাইস যা বিশেষভাবে শিল্প নিউম্যাটিক সিস্টেমের জন্য ডিজাইন করা হয়েছে। নির্ভরযোগ্য কর্মক্ষমতা এবং বহুমুখী অভিযোজনযোগ্যতার জন্য পরিচিত, এই ভালভটি অটোমেশন যন্ত্রপাতি, মেশিন টুলস এবং নিউম্যাটিক পাইপলাইনগুলির মতো বিভিন্ন অ্যাপ্লিকেশনে অন-অফ সার্কিট নিয়ন্ত্রণ এবং দিকনির্দেশক ব্যবস্থাপনার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
এই ভালভ সিরিজ দুটি থ্রেড সংযোগের আকার অফার করে: 02 (1/4 ইঞ্চি) এবং 03 (3/8 ইঞ্চি)। এছাড়াও, বিভিন্ন পাইপলাইন ইনস্টলেশন প্রয়োজনীয়তা মেটাতে 02N এবং R-এর মতো ডেরিভেটিভ বৈচিত্র্য উপলব্ধ। ভালভ বডি ডাই-কাস্ট অ্যালুমিনিয়াম খাদ থেকে তৈরি করা হয়েছে এবং পৃষ্ঠের জারণ চিকিত্সা করা হয়েছে, যা চমৎকার জারা প্রতিরোধের ক্ষমতা প্রদান করে। এটি -5℃ থেকে 60℃ পর্যন্ত তাপমাত্রা সহ শিল্প পরিবেশের জন্য উপযুক্ত। ভালভ কোরে হার্ড এবং ইলাস্টিক সিল সমন্বিত একটি ডুয়াল সিল ডিজাইন রয়েছে, যা SMC-এর শিল্প মান পূরণ করে এমন লিকিং হারের সাথে স্থিতিশীল সিলিং কর্মক্ষমতা নিশ্চিত করে। এটি 0 থেকে 1.0 MPa পর্যন্ত একটি চাপ পরিসরে কাজ করার জন্য ডিজাইন করা হয়েছে, যা এটিকে সাধারণ নিউম্যাটিক সিস্টেমের অবস্থার সাথে সামঞ্জস্যপূর্ণ করে তোলে।
গঠনগতভাবে, VH সিরিজ হ্যান্ড রোটারি ভালভ একটি ম্যানুয়াল রোটারি প্রক্রিয়া ব্যবহার করে যা সুনির্দিষ্ট গিয়ার পজিশনিং এবং একটি মসৃণ ঘূর্ণন অনুভূতির দ্বারা চিহ্নিত করা হয়, যা সরঞ্জামের কম্পনের কারণে সৃষ্ট ভুল ক্রিয়াকলাপকে কার্যকরভাবে প্রতিরোধ করে। বেশিরভাগ মডেল একটি টু-পজিশন থ্রি-ওয়ে কনফিগারেশন অন্তর্ভুক্ত করে, যেখানে কিছু নিউম্যাটিক সিস্টেমে দ্রুত সার্কিট স্যুইচিং এবং শাটডাউনের জন্য টু-পজিশন টু-ওয়ে ফাংশন সমর্থন করে। ইনস্টলেশন বিকল্পগুলির মধ্যে প্যানেল মাউন্টিং এবং বেস মাউন্টিং উভয়ই অন্তর্ভুক্ত রয়েছে এবং বিভিন্ন সরঞ্জাম বিন্যাস ফিট করার জন্য নির্বাচিত মডেলগুলিতে বিশেষ মাউন্টিং বন্ধনী সরবরাহ করা হয়।
আরও কী, এই হ্যান্ড রোটারি ভালভগুলিতে একটি তেল-মুক্ত লুব্রিকেশন ডিজাইন রয়েছে, যা অতিরিক্ত লুব্রিকেন্ট যোগ করার প্রয়োজন ছাড়াই দীর্ঘমেয়াদী স্থিতিশীল অপারেশন সক্ষম করে, যার ফলে রক্ষণাবেক্ষণ খরচ উল্লেখযোগ্যভাবে হ্রাস পায়। কিছু মডেল IP65 সুরক্ষা রেটিং অফার করে, যা তাদের ধুলো এবং আর্দ্রতা জড়িত চ্যালেঞ্জিং পরিবেশ সহ্য করতে সক্ষম করে। মাফলার এবং নিউম্যাটিক সংযোগকারীর মতো জিনিসপত্রের সাথে মিলিত হলে, তাদের প্রয়োগের সুযোগ অনেক বেড়ে যায়। সামগ্রিকভাবে, SMC VH সিরিজ শিল্প নিউম্যাটিক নিয়ন্ত্রণ ক্ষেত্রের মধ্যে একটি সাশ্রয়ী এবং নির্ভরযোগ্য ম্যানুয়াল নিয়ন্ত্রণ উপাদান উপস্থাপন করে।
প্রযুক্তিগত পরামিতি:
| সিরিজ |
SMC নিউম্যাটিক রোটারি ভালভ (VH সিরিজ ম্যানুয়াল রোটারি ভালভ) |
| প্রকার |
হ্যান্ড-অপারেটেড ভালভ (SMC ম্যানুয়াল রোটারি ভালভ) |
| ওয়ার্কিং প্রেসার রেঞ্জ |
0~1.0 MPa |
| পোর্ট টাইপ |
বেশিরভাগই টু পজিশন থ্রি-ওয়ে S |
| ওয়ার্কিং টেম্পারেচার রেঞ্জ |
-5℃~60℃ |
| ওয়ার্কিং মিডিয়াম |
শুকনো সংকুচিত বাতাস, তেল এবং আর্দ্রতা ভালভ কোরের ক্ষতি এড়াতে ফিল্টার করতে হবে |
হ্যান্ড ভালভ VH সিরিজের বিস্তারিত

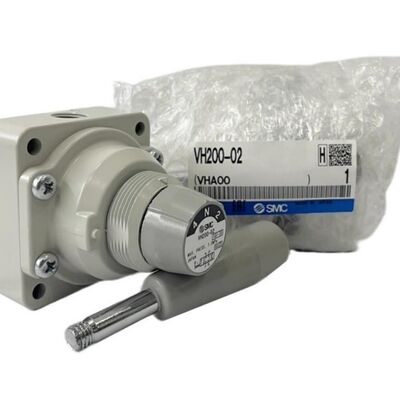

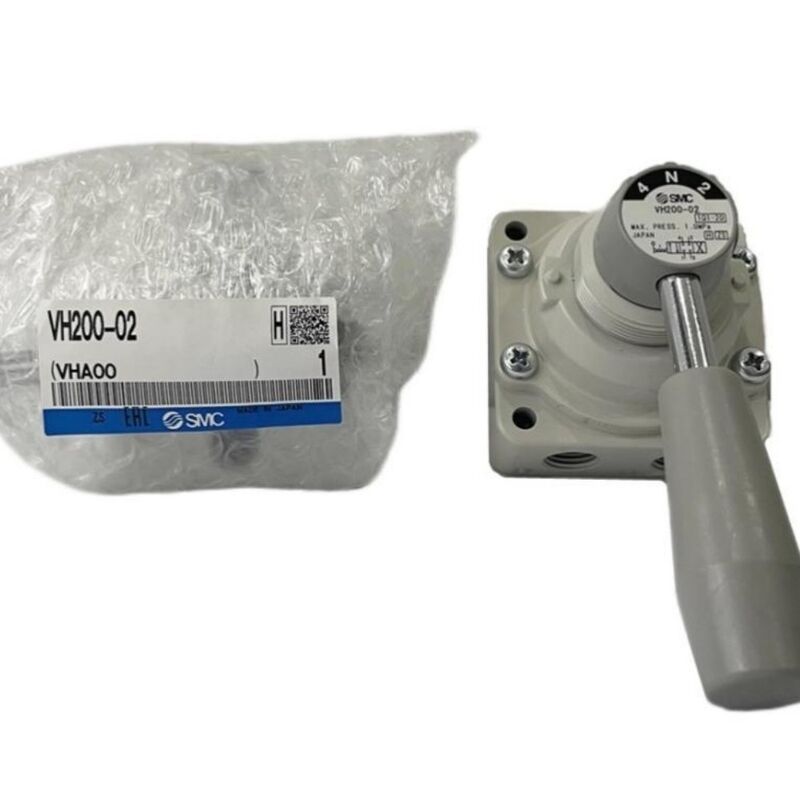

হ্যান্ড ভালভ VH সিরিজের পণ্যের ছবি
হ্যান্ড ভালভ VH সিরিজের JIS প্রতীক
হ্যান্ড ভালভ VH সিরিজের স্পেসিফিকেশন
স্ট্যান্ডার্ড স্পেসিফিকেশন
| প্রযোজ্য তরল |
বাতাস |
| প্রুফ প্রেসার |
1.5 MPa |
| সর্বোচ্চ অপারেটিং চাপ |
VH200/300/400 |
1.0 MPa |
| VH600 |
0.7 MPa |
| আশেপাশের তাপমাত্রা এবং অপারেটিং তরল তাপমাত্রা |
-5 থেকে 60°C (ফ্রিজিং নেই) |
| অপারেটিং অ্যাঙ্গেল |
90° |
| লুব্রিকেশন |
প্রয়োজন নেই (যদি লুব্রিকেট করা হয় তবে টারবাইন তেল ক্লাস 1 ISO VG32 ব্যবহার করুন) |
মডেল
| সিরিজ |
পোর্ট সাইজ |
অবস্থানের সংখ্যা |
মডেল |
প্রবাহ হার বৈশিষ্ট্য |
ওজন (কেজি) |
| বডি মাউন্ট |
প্যানেল মাউন্ট |
1 (P) → 2 (A) / 4 (B) |
2 (A) / 4 (B) → 3 (R) |
| C (dm3/ [s·bar]) |
b |
Cv |
C (dm3/ [s·bar]) |
b |
Cv |
| VH2 |
1/4 |
3 (বন্ধ কেন্দ্র) |
VH200-02 |
VH210-02 |
1.5 |
0.25 |
0.38 |
1.5 |
0.25 |
0.38 |
0.42 |
| 3 (নিষ্কাশন কেন্দ্র) |
VH201-02 |
VH211-02 |
| 2 (অবস্থান) |
VH202-02 |
VH212-02 |
| 3 (বন্ধ কেন্দ্র) |
VH240-02 |
VH250-02 |
| 3 (নিষ্কাশন কেন্দ্র) |
VH241-02 |
VH251-02 |
| 2 (অবস্থান) |
VH242-02 |
VH252-02 |
| 3 (বন্ধ কেন্দ্র) |
VH220-02 |
VH230-02 |
1.1 |
0.2 |
0.28 |
1.1 |
0.2 |
0.28 |
| 3 (নিষ্কাশন কেন্দ্র) |
VH221-02 |
VH231-02 |
| 2 (অবস্থান) |
VH222-02 |
VH232-02 |
| VH3 |
1/4, 3/8 |
3 (বন্ধ কেন্দ্র) |
VH300-02/03 |
VH310-02/03 |
5.4 (1/4)
6.4 (3/8) |
0.25 |
1.25 (1/4)
1.5 (3/8) |
5.4 (1/4)
6.4 (3/8) |
0.25 |
1.25 (1/4)
1.5 (3/8) |
0.71 |
| 3 (নিষ্কাশন কেন্দ্র) |
VH301-02/03 |
VH311-02/03 |
| 2 (অবস্থান) |
VH302-02/03 |
VH312-02/03 |
| 3 (বন্ধ কেন্দ্র) |
VH320-02/03 |
VH330-02/03 |
4.5 (1/4)
5.3 (3/8) |
0.2 |
1.1 (1/4)
1.3 (3/8) |
4.5 (1/4)
5.3 (3/8) |
0.2 |
1/1 (1/4)
1.3 (3/8) |
| 3 (নিষ্কাশন কেন্দ্র) |
VH321-02/03 |
VH331-02/03 |
| 2 (অবস্থান) |
VH322-02/03 |
VH332-02/03 |
| VH4 |
1/4 থেকে 3/4 |
3 (বন্ধ কেন্দ্র) |
VH400-02 থেকে 06 |
VH410-02 থেকে 06 |
14.3 (1/4)
15.6 (3/8)
17.5 (1/2)
18.4 (3/4) |
0.25 |
3.4 (1/4)
3.8 (3/8)
4.3 (1/2)
4.5 (3/4) |
14.3 (1/4)
15.6 (3/8)
17.5 (1/2)
18.4 (3/4) |
0.25 |
3.4 (1/4)
3.8 (3/8)
4.3 (1/2)
4.5 (3/4) |
1.28 |
| 3 (নিষ্কাশন কেন্দ্র) |
VH401-02 থেকে 06 |
VH411-02 থেকে 06 |
| 2 (অবস্থান) |
VH402-02 থেকে 06 |
VH412-02 থেকে 06 |
| 3 (বন্ধ কেন্দ্র) |
VH420-02 থেকে 06 |
VH430-02 থেকে 06 |
11.9 (1/4)
13.0 (3/8)
14.6 (1/2)
15.4 (3/4) |
0.2 |
2.9 (1/4)
3.1 (3/8)
3.5 (1/2)
3.7 (3/4) |
11.9 (1/4)
13.0 (3/8)
14.6 (1/2)
15.4 (3/4) |
0.2 |
2.9 (1/4)
3.1 (3/8)
3.5 (1/2)
3.7 (3/4) |
| 3 (নিষ্কাশন কেন্দ্র) |
VH421-02 থেকে 06 |
VH431-02 থেকে 06 |
| 2 (অবস্থান) |
VH422-02 থেকে 06 |
VH432-02 থেকে 06 |
| VH6 |
3/4, 1 |
3 (বন্ধ কেন্দ্র) |
VH600-06/10 |
- |
37 (3/4)
38.8 (1) |
0.25 |
10.2 (3/4)
10.5 (1) |
37 (3/4)
38.8 (1) |
0.25 |
10.2 (3/4)
10.5 (1) |
9.7 |
| 3 (নিষ্কাশন কেন্দ্র) |
VH601-06/10 |
| 2 (অবস্থান) |
VH602-06/10 |
মডেল নম্বর স্বরলিপি
অ্যাপ্লিকেশন:
SMC সোলেনয়েড ভালভ, বিশেষ করে বিখ্যাত SMC নিউম্যাটিক রোটারি ভালভ সিরিজ থেকে, তাদের নির্ভরযোগ্য কর্মক্ষমতা এবং বহুমুখী কার্যকারিতার কারণে বিভিন্ন শিল্প ও অটোমেশন অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এই ভালভগুলি, যার মধ্যে VH সিরিজের ম্যানুয়াল রোটারি ভালভ এবং SMC টু পজিশন থ্রি-ওয়ে ম্যানুয়াল রোটারি ভালভ অন্তর্ভুক্ত, নিউম্যাটিক সিস্টেম ম্যানুয়াল কন্ট্রোল ভালভ সেটআপের অপরিহার্য উপাদান। তাদের ডিজাইন নিউম্যাটিক সিস্টেমের মধ্যে বায়ুপ্রবাহের সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়, যা তাদের নির্ভুল এবং দক্ষ ম্যানুয়াল নিয়ন্ত্রণের প্রয়োজনীয় শিল্পগুলির জন্য আদর্শ করে তোলে।
SMC সোলেনয়েড ভালভের প্রাথমিক অ্যাপ্লিকেশনগুলির মধ্যে একটি হল স্বয়ংক্রিয় উত্পাদন লাইনগুলিতে যেখানে রক্ষণাবেক্ষণ, পরীক্ষা বা জরুরি অপারেশনের জন্য নিউম্যাটিক অ্যাকচুয়েটরগুলিকে ম্যানুয়ালি নিয়ন্ত্রণ করতে হয়। ম্যানুয়াল রোটারি ভালভ অপারেটরদের জন্য দ্রুত এবং নিরাপদে বায়ুপ্রবাহের পথ পরিবর্তন করার জন্য একটি স্বজ্ঞাত ইন্টারফেস সরবরাহ করে, যা জটিল ইলেকট্রনিক নিয়ন্ত্রণ সিস্টেমের প্রয়োজন ছাড়াই মসৃণ অপারেশন নিশ্চিত করে। এটি এমন পরিবেশে বিশেষভাবে গুরুত্বপূর্ণ যেখানে নিরাপত্তা এবং নির্ভরযোগ্যতা সর্বাগ্রে।
এই ভালভগুলির জন্য আরেকটি সাধারণ দৃশ্য হল প্যাকেজিং মেশিনারি, যেখানে সূক্ষ্ম পণ্যগুলি পরিচালনা করার জন্য নিউম্যাটিক সিলিন্ডারগুলির সুনির্দিষ্ট সময় এবং নিয়ন্ত্রণের প্রয়োজন। SMC টু পজিশন থ্রি-ওয়ে ম্যানুয়াল রোটারি ভালভ বিভিন্ন নিউম্যাটিক ডিভাইসের সক্রিয়করণ নিয়ন্ত্রণের জন্য একটি সহজ কিন্তু কার্যকর সমাধান সরবরাহ করে। এছাড়াও, এই ভালভগুলি পরীক্ষাগার সরঞ্জাম এবং পরীক্ষার রিগগুলিতে ব্যবহৃত হয়, যেখানে পরীক্ষার জন্য বা ক্রমাঙ্কনের জন্য নিউম্যাটিক সার্কিটের বিভাগগুলি সামঞ্জস্য বা বিচ্ছিন্ন করার জন্য প্রায়শই ম্যানুয়াল হস্তক্ষেপের প্রয়োজন হয়।
SMC সোলেনয়েড ভালভগুলি HVAC সিস্টেমগুলিতেও অ্যাপ্লিকেশন খুঁজে পায়, যেখানে ম্যানুয়ালি বায়ুপ্রবাহ নিয়ন্ত্রণ সিস্টেম ডায়াগনস্টিকস এবং রক্ষণাবেক্ষণে সহায়তা করতে পারে। 0~1.0MPa এর একটি কার্যকরী চাপ পরিসরের মধ্যে কাজ করার এবং -5℃ থেকে 60℃ পর্যন্ত তাপমাত্রা সহ্য করার ক্ষমতা তাদের বিভিন্ন পরিবেশগত অবস্থার জন্য উপযুক্ত করে তোলে। কার্যকরী মাধ্যম হল শুকনো সংকুচিত বাতাস, ভালভ কোরকে রক্ষা করার জন্য তেল এবং আর্দ্রতা ফিল্টার করা হয়, যা দীর্ঘ পরিষেবা জীবন এবং ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে।
গুণমান এবং নিরাপত্তা নিশ্চিত করে CE সার্টিফিকেশন সহ, এই ভালভগুলি ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী কার্টন বা কাস্টমাইজড প্যাকেজিংয়ের মতো নমনীয় প্যাকেজিং বিকল্পগুলির সাথে সরবরাহ করা হয়। সর্বনিম্ন অর্ডারের পরিমাণ মাত্র একটি টুকরা, যা ছোট আকারের অ্যাপ্লিকেশন বা প্রতিস্থাপনের জন্য সুবিধাজনক করে তোলে। আলোচনার মাধ্যমে মূল্য নির্ধারণ করা হয়, SMC প্রতি মাসে 5000 পিসের সরবরাহ ক্ষমতা সহ প্রতিযোগিতামূলক ডিল নিশ্চিত করে। পেমেন্ট T/T, ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল সহ পেমেন্ট শর্তাবলী, বিভিন্ন গ্রাহক পছন্দগুলি পূরণ করে, পেমেন্টের 1-7 কার্যদিবসের মধ্যে ডেলিভারি দ্রুত হয়।
সংক্ষেপে, SMC নিউম্যাটিক রোটারি ভালভ সিরিজ, যার মধ্যে VH সিরিজের ম্যানুয়াল রোটারি ভালভ এবং SMC টু পজিশন থ্রি-ওয়ে ম্যানুয়াল রোটারি ভালভ অন্তর্ভুক্ত, উত্পাদন, প্যাকেজিং, পরীক্ষাগার এবং HVAC শিল্প জুড়ে নিউম্যাটিক সিস্টেম ম্যানুয়াল কন্ট্রোল ভালভ অ্যাপ্লিকেশনগুলিতে অপরিহার্য। তাদের শক্তিশালী নির্মাণ, মানের মানগুলির সাথে সম্মতি এবং দক্ষ ডেলিভারি তাদের নির্ভরযোগ্য নিউম্যাটিক নিয়ন্ত্রণ সমাধানের জন্য একটি পছন্দের পছন্দ করে তোলে।
প্যাকিং এবং শিপিং:
পরিবহনের সময় সর্বাধিক সুরক্ষা নিশ্চিত করার জন্য সমস্ত SMC সোলেনয়েড ভালভ সাবধানে প্যাকেজ করা হয়। প্রতিটি ভালভ আর্দ্রতা এবং ধুলো থেকে ক্ষতি রোধ করতে অ্যান্টি-স্ট্যাটিক প্যাকেজিংয়ে পৃথকভাবে সিল করা হয়। পণ্যগুলি শক এবং কম্পন শোষণ করার জন্য ডিজাইন করা শক্তিশালী, কুশনযুক্ত বাক্সে স্থাপন করা হয়।
শিপিংয়ের জন্য, আমরা নির্ভরযোগ্য ক্যারিয়ার ব্যবহার করি যা ট্র্যাকিং এবং সময়মত ডেলিভারি পরিষেবা সরবরাহ করে। অর্ডারের আকার এবং গন্তব্যের উপর নির্ভর করে, চালানগুলি বায়ু, সমুদ্র বা স্থল মালবাহী মাধ্যমে পাঠানো হতে পারে, যা সবচেয়ে দক্ষ এবং সাশ্রয়ী পদ্ধতি নির্বাচন নিশ্চিত করে।
আমরা আমাদের গ্রাহকদের সঠিক ব্যবহার এবং রক্ষণাবেক্ষণে সহায়তা করার জন্য প্রতিটি চালানের সাথে বিস্তারিত ডকুমেন্টেশনও অন্তর্ভুক্ত করি, যার মধ্যে পণ্যের স্পেসিফিকেশন, ইনস্টলেশন নির্দেশাবলী এবং ওয়ারেন্টি তথ্য অন্তর্ভুক্ত।
গুণমান প্যাকেজিং এবং নির্ভরযোগ্য শিপিংয়ের প্রতি আমাদের প্রতিশ্রুতি নিশ্চিত করে যে প্রতিটি SMC সোলেনয়েড ভালভ নিরাপদে আসে এবং অবিলম্বে ব্যবহারের জন্য প্রস্তুত।
