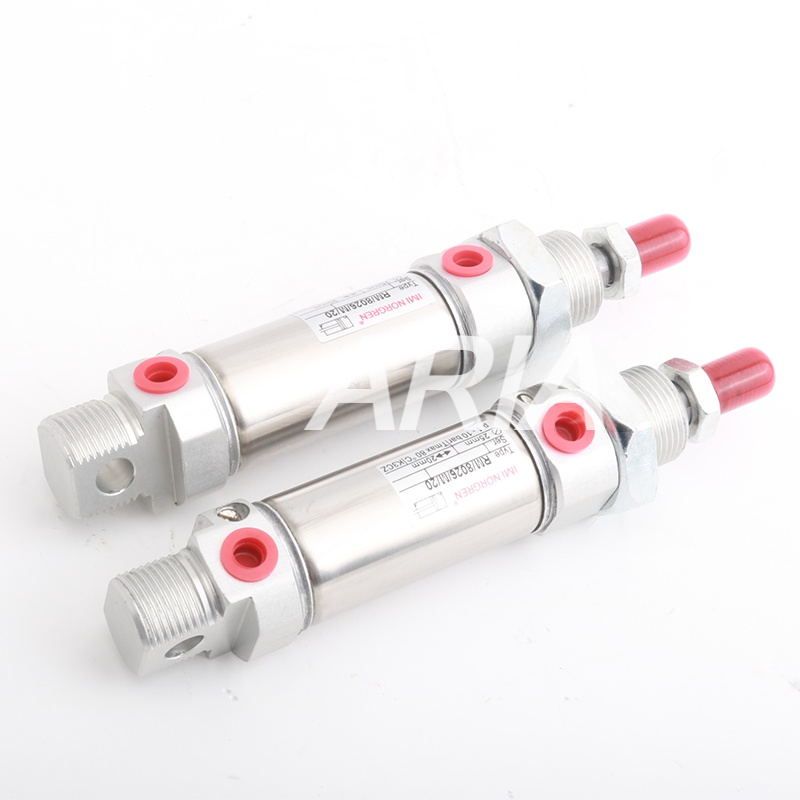

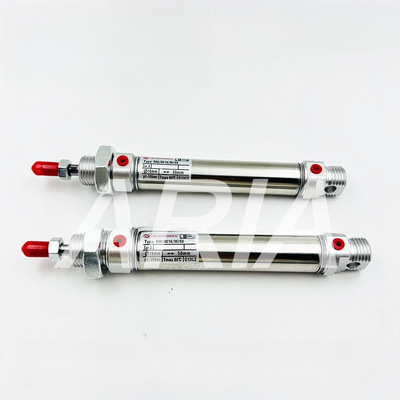

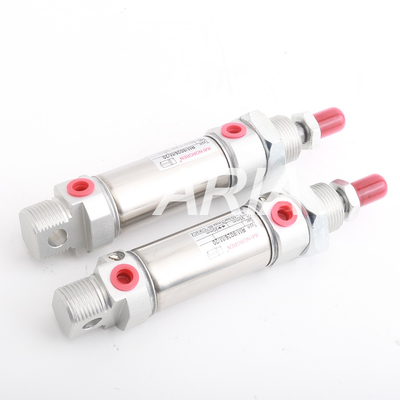

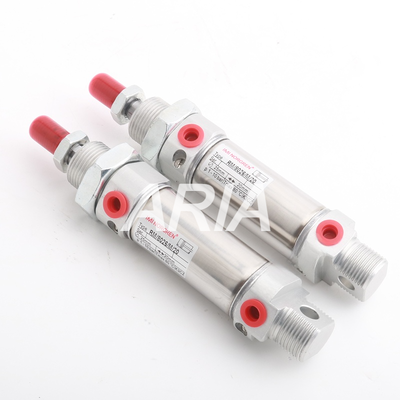

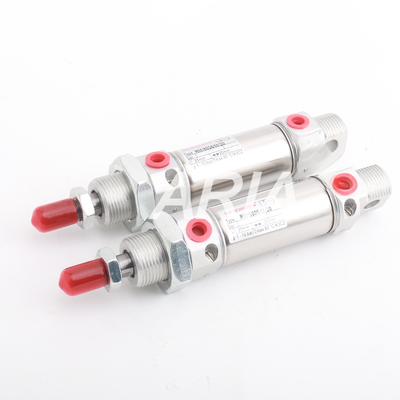

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200সিলিন্ডার ব্যাসার্ধ Φ 10 একক অভিনয় ISO6432 মিনি সিলিন্ডার

1. মডেল নামকরণ (দুই প্রকার বিশিষ্ট)

1. RM/28010/XX: চৌম্বক পিস্টন ছাড়া মৌলিক সংস্করণ; কোন চৌম্বকীয় রিং নেই, চৌম্বকীয় সুইচের সাথে বেমানান
2. RM/28010/M/XX: বিল্ট-ইন চৌম্বক রিং সহ সংস্করণ, চৌম্বক অবস্থান সনাক্তকরণ সুইচগুলির সাথে সামঞ্জস্যপূর্ণ

• সিরিজ 28000: অভ্যন্তরীণ রিটার্ন স্প্রিং সহ একক-অভিনয় সিলিন্ডার (ডাবল-অ্যাক্টিং RM/8000 সিরিজ থেকে আলাদা)
• 10 = বোরের আকার Φ10 মিমি
• প্রত্যয় নম্বর: স্ট্যান্ডার্ড স্ট্রোক (20/25/40/50/100/160 মিমি)

2. ইউনিভার্সাল কোর টেকনিক্যাল প্যারামিটার (সমস্ত মডেলের জন্য অভিন্ন)

2.1 স্ট্যান্ডার্ড এবং অপারেশন

• কমপ্লায়েন্স স্ট্যান্ডার্ড: মিনি রাউন্ড সিলিন্ডারের জন্য ISO 6432 ইন্টারন্যাশনাল স্ট্যান্ডার্ড
• অপারেশন মোড: একক-অভিনয় (বায়ু সরবরাহের মাধ্যমে প্রসারিত করুন, বিল্ট-ইন স্প্রিং দ্বারা স্বয়ংক্রিয়ভাবে প্রত্যাহার)
• কুশন: উভয় প্রান্তে স্থায়ী PU পলিউরেথেন কুশন; অ-নিয়ন্ত্রণযোগ্য কুশনিং

2.2 অপারেটিং ফ্লুইড স্পেসিফিকেশন

• মাঝারি: ফিল্টার করা পরিষ্কার সংকুচিত বায়ু, তৈলাক্তকরণ-মুক্ত অপারেশন উপলব্ধ (5μm নির্ভুল ফিল্টার প্রস্তাবিত)
• অপারেটিং চাপ: 2 ~ 10 বার
• বিস্ফোরিত চাপ: 12 বার
• অপারেটিং তাপমাত্রা: -10℃ ~ +80℃; আইসিং প্রতিরোধ করার জন্য 2℃ নীচে শুষ্ক বায়ু সরবরাহ প্রয়োজন
• এয়ার পোর্ট থ্রেড: M5 অভ্যন্তরীণ থ্রেড
• পিস্টন রড স্পেক: রড ব্যাস Φ6 মিমি, সামনের থ্রেড M4

2.3 সামগ্রিক নির্মাণ সামগ্রী (সম্পূর্ণ সিরিজ জুড়ে অভিন্ন)

• ব্যারেল: অস্টেনিটিক স্টেইনলেস স্টীল, মরিচা-প্রমাণ এবং জারা-প্রতিরোধী
• পিস্টন রড: অস্টেনিটিক স্টেইনলেস স্টীল
• শেষ ক্যাপস: পরিষ্কার অ্যানোডাইজড অ্যালুমিনিয়াম খাদ
• স্ট্যান্ডার্ড সীল: এনবিআর নাইট্রিল রাবার; উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের জন্য ফ্লুরোরুবার সীল ঐচ্ছিক
• কুশন এবং ওয়াইপার: পিইউ পলিউরেথেন
• স্ট্যান্ডার্ড আনুষাঙ্গিক: সামনে মাউন্টিং বাদাম, পিস্টন রড লক বাদাম

2.4 কাঠামোগত বৈশিষ্ট্য

1. ডাবল-লেয়ার বন্ডেড হেভি-ডিউটি ​​শেষ ক্যাপ, প্রভাব-প্রতিরোধী এবং ক্র্যাক-প্রুফ
2. ইন্টিগ্রেটেড রিয়ার সিঙ্গেল লগ মাউন্টিং থ্রেড, অতিরিক্ত লগ ব্র্যাকেটের প্রয়োজন নেই
3. কম-ঘর্ষণ জেড-টাইপ সিলগুলি উচ্চ/কম গতিতে মসৃণ অপারেশনের জন্য এবং বর্ধিত পরিষেবা জীবন
4. কম্প্যাক্ট স্টেইনলেস স্টীল গোলাকার বডি, সরঞ্জামগুলিতে সীমিত ইনস্টলেশন স্থানগুলির জন্য আদর্শ
5. সমস্ত স্টেইনলেস স্টিলের যোগাযোগের উপাদান, আর্দ্র এবং হালকা ক্ষয়কারী পরিবেশের জন্য উপযুক্ত

3. স্ট্রোক দ্বারা মডেল ব্রেকডাউন

4. তাত্ত্বিক আউটপুট ফোর্স (6বার স্ট্যান্ডার্ড এয়ার সাপ্লাই, Φ10 বোর)

• এক্সটেনশন থ্রাস্ট: 47.1 N (আউটপুট বল যখন বায়ু পিস্টনকে বাইরে ঠেলে দেয়)
• প্রত্যাহার অভ্যন্তরীণ বসন্তের উপর নির্ভর করে; নো টান ফোর্স আউটপুট (একক-অভিনয় সিলিন্ডারের বৈশিষ্ট্য)

5. প্রযোজ্য শিল্প

6. ঐচ্ছিক আপগ্রেড এবং আনুষাঙ্গিক

1. চৌম্বকীয় সুইচ: শুধুমাত্র /M প্রত্যয় সহ মডেলগুলির সাথে সামঞ্জস্যপূর্ণ, QM সিরিজের রিড সুইচগুলির সাথে মেলে
2. সীল আপগ্রেড: উচ্চ-তাপমাত্রা এবং তেল-দূষিত পরিবেশের জন্য প্রত্যয় / ভি ফ্লুরোরাবার সিল
3. মাউন্টিং আনুষাঙ্গিক: ফ্ল্যাঞ্জ, মধ্যবর্তী ট্রুনিয়ন, পিছনের বন্ধনী এবং অন্যান্য আইএসও স্ট্যান্ডার্ড মাউন্টিং ফিটিং
