পণ্যের বিবরণ:

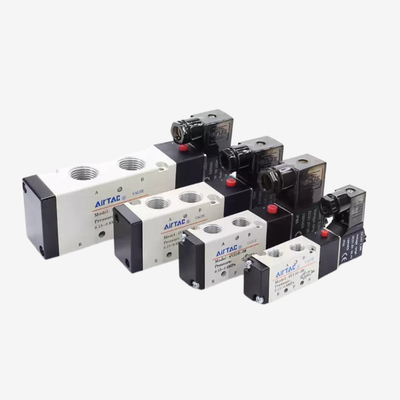

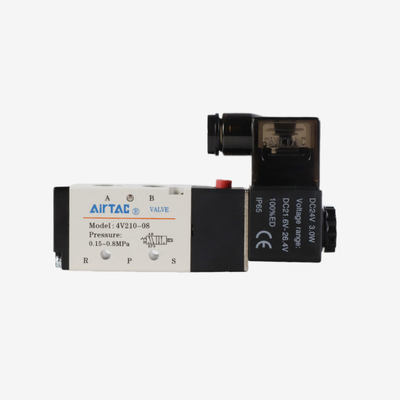

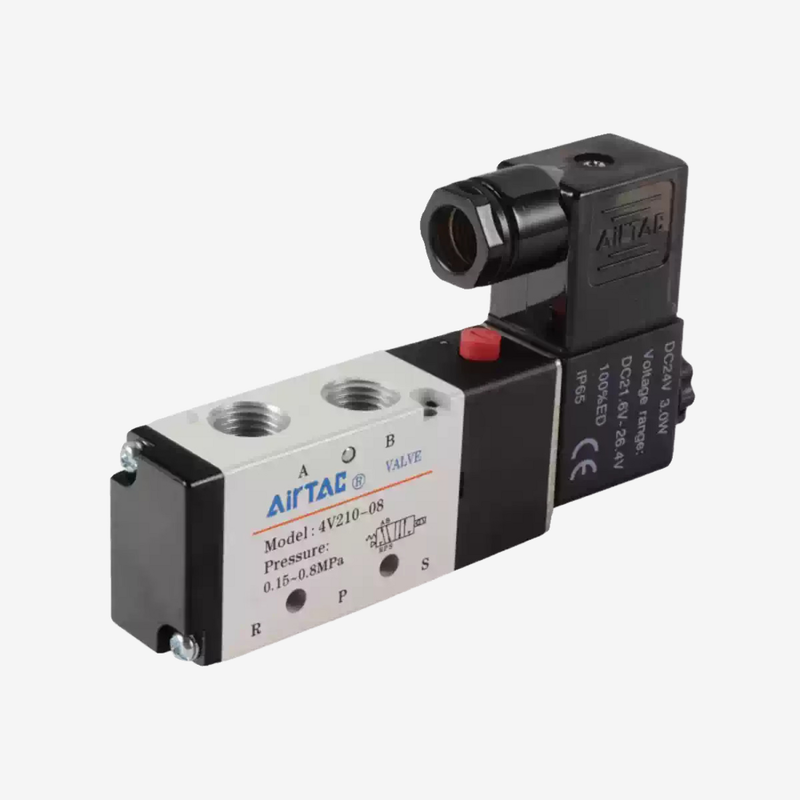

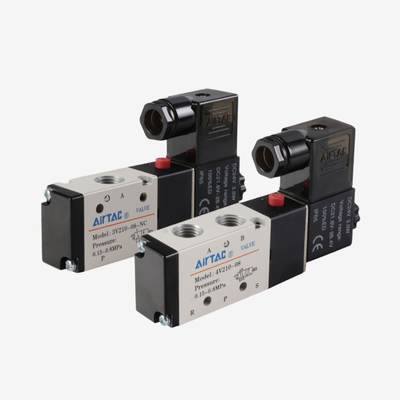

4V সিরিজটি পাইলট-অপারেটেড 5/2-ওয়ে নিউম্যাটিক সোলেনয়েড ভালভের একটি বিস্তৃত নির্বাচন সরবরাহ করে, যার মধ্যে পৃথক প্রতিস্থাপন কয়েল এবং প্রি-অ্যাসেম্বলড মাল্টি-স্টেশন ম্যানিফোল্ড কিট অন্তর্ভুক্ত রয়েছে। এই পণ্যগুলি শিল্প অটোমেশন সিস্টেমে সংকুচিত বাতাসের নির্ভরযোগ্য দিকনির্দেশক নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। ভালভের পরিসীমা 1/8″ থেকে 1/2″ পর্যন্ত পোর্ট আকার বৈশিষ্ট্যযুক্ত, যার ফ্লো ক্ষমতা (Cv) প্রায় 0.56 থেকে 2.80 পর্যন্ত পরিবর্তিত হয়, যা বিভিন্ন অ্যাকচুয়েটর মাত্রা এবং গতির প্রয়োজনীয়তা পূরণ করে।
4V সিরিজের ভালভগুলি সম্পূর্ণ একক বা ডাবল সোলেনয়েড অ্যাসেম্বলি হিসাবে উপলব্ধ। এছাড়াও, ম্যানিফোল্ড ইন্টিগ্রেশনের জন্য ভালভ বডিগুলি একা সরবরাহ করা যেতে পারে বা প্রতিস্থাপন হিসাবে। রক্ষণাবেক্ষণের উদ্দেশ্যে, AC220V বা DC24V বিকল্পগুলিতে পৃথক প্রতিস্থাপন কয়েল সরবরাহ করা হয়। মাল্টি-স্টেশন ম্যানিফোল্ড কিটগুলি 4V210-08 এবং 4V110-06 মডেলগুলির জন্য 2 থেকে 10 স্টেশন বিন্যাসে প্রি-কনফিগার করা অবস্থায় আসে, যখন 4V310-08 এবং 4V310-10 সিরিজের জন্য ডেডিকেটেড কিট বিদ্যমান। এই ম্যানিফোল্ড ডিজাইনটি ইনলেট (P) এবং নিষ্কাশন (R/S) পোর্টগুলিকে কেন্দ্রীভূত করে, প্রতিটি ভালভকে আলাদাভাবে পাইপ করার তুলনায় 70% এর বেশি বাহ্যিক ফিটিং এবং সম্ভাব্য লিক পয়েন্টের সংখ্যা উল্লেখযোগ্যভাবে হ্রাস করে। উপরন্তু, স্বাধীন স্টেশন ওয়্যারিং একক ম্যানিফোল্ড ব্লকে AC এবং DC ভোল্টেজ মিশ্রিত করার সমর্থন করে, PLC নিয়ন্ত্রণগুলিকে ম্যানুয়াল সুরক্ষা সুইচগুলির সাথে একীভূত করার জন্য বহুমুখিতা সরবরাহ করে।
ভালভ বডিগুলি অ্যালুমিনিয়াম অ্যালয় থেকে তৈরি এবং একটি স্লাইডিং কলাম কাঠামো বৈশিষ্ট্যযুক্ত যা সংবেদনশীল প্রতিক্রিয়া এবং ন্যূনতম ঘর্ষণ নিশ্চিত করে। এই ভালভগুলির জন্য তেল লুব্রিকেশন প্রয়োজন হয় না; তবে, যদি লুব্রিকেটেড বায়ু ব্যবহার করা হয়, তবে এটি অবিচ্ছিন্নভাবে সরবরাহ করতে হবে, ISO VG32 বা একটি সমতুল্য লুব্রিকেন্ট সুপারিশ করা হয়। একটি ম্যানুয়াল ওভাররাইড মেকানিজম স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত করা হয়েছে, যা বৈদ্যুতিক শক্তি ছাড়াই ইনস্টলেশন এবং সমস্যা সমাধানে সহায়তা করে। কয়েলগুলিতে একটি IP65 সুরক্ষা রেটিং রয়েছে এবং ভ্যারিয়েন্টের উপর নির্ভর করে প্রায় 3 VA (AC) বা 3 W (DC) ব্যবহার করে। স্ট্যান্ডার্ড অপারেটিং চাপ 0.15 থেকে 0.8 MPa (21 থেকে 114 psi) পর্যন্ত বিস্তৃত, 1.2 থেকে 1.5 MPa এর মধ্যে প্রুফ চাপ সহ, উৎসের উপর নির্ভর করে পরিবর্তিত হয়।
বৈশিষ্ট্য:
পোর্ট আকারগুলি 1/8″ থেকে 1/2″ পর্যন্ত উপলব্ধ, যার মধ্যে 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10, এবং 4V410-15 সহ বিভিন্ন মডেল রয়েছে। এই বৈচিত্র্য নিউম্যাটিক সিস্টেমের একটি বিস্তৃত পরিসরের সাথে সামঞ্জস্যতা নিশ্চিত করে।
এই সিরিজে একটি 5/2-ওয়ে পাইলট-অপারেটেড ডিরেকশনাল কন্ট্রোল বৈশিষ্ট্যযুক্ত, যা ডাবল-অ্যাক্টিং সিলিন্ডার এবং নিউম্যাটিক অ্যাকচুয়েটরগুলির জন্য বিশেষভাবে ডিজাইন করা নির্ভরযোগ্য সুইচিং নিশ্চিত করে। সিস্টেমটি একক এবং ডাবল সোলেনয়েড উভয় বিকল্প সরবরাহ করে; উল্লেখযোগ্যভাবে, ডাবল সোলেনয়েড সংস্করণগুলি একটি মেমরি ফাংশন সরবরাহ করে যা ভালভের অবস্থান কার্যকরভাবে ধরে রাখে।
আরও কাস্টমাইজেশনের জন্য, ভালভ বডি কেবল বিকল্পগুলি উপলব্ধ। এগুলি ম্যানিফোল্ড ইন্টিগ্রেশন বা প্রতিস্থাপনের জন্য আদর্শ যেখানে কয়েল এবং ওয়্যারিং ইতিমধ্যে ইনস্টল করা আছে। এছাড়াও, পৃথক প্রতিস্থাপন কয়েলগুলি AC220V এবং DC24V ভ্যারিয়েন্টে আসে, যা পুরো ভালভ প্রতিস্থাপনের প্রয়োজন ছাড়াই সহজ ফিল্ড সার্ভিসিংয়ের অনুমতি দেয়।
মাল্টি-স্টেশন ম্যানিফোল্ড কিটগুলি 4V210-08 এবং 4V110-06 মডেলগুলির মতো 2 থেকে 10 স্টেশন পর্যন্ত প্রি-অ্যাসেম্বলড কনফিগারেশনে সরবরাহ করা হয়। 4V310-08 এবং 4V310-10 এর জন্য কিটও রয়েছে, যা ইনস্টলেশন স্থান এবং অ্যাসেম্বলি সময় উল্লেখযোগ্যভাবে হ্রাস করে।
কেন্দ্রীভূত বায়ু লজিস্টিকগুলি ইউনিফাইড বড়-ব্যাসযুক্ত P এবং R/S পোর্টগুলির মাধ্যমে সক্ষম করা হয়, যা 70% এর বেশি বাহ্যিক ফিটিং এবং সম্ভাব্য লিক পয়েন্টের সংখ্যা হ্রাস করে। উপরন্তু, ডিজাইনটি একটি একক ম্যানিফোল্ডে ভোল্টেজ মিশ্রণ সমর্থন করে, স্বাধীন স্টেশন ওয়্যারিং সহ যা একটি কমপ্যাক্ট ব্লকে AC এবং DC ভোল্টেজ মিশ্রিত করার অনুমতি দেয়।
সিস্টেমের মডুলার সম্প্রসারণ ক্ষমতাতে অব্যবহৃত স্টেশনগুলি সিল করার জন্য ব্ল্যাঙ্ক প্লেট অন্তর্ভুক্ত রয়েছে, যা প্রধান বায়ু সরবরাহ পুনরায় পাইপ করার প্রয়োজন ছাড়াই ভবিষ্যতের আপগ্রেডের অনুমতি দেয়। ভালভ বডি অ্যালুমিনিয়াম অ্যালয় থেকে নির্মিত, যা হালকা ওজনের অথচ টেকসই ডিজাইন সরবরাহ করে যা চাহিদাযুক্ত শিল্প পরিবেশের জন্য উপযুক্ত।
একটি স্লাইডিং কলাম কাঠামো ব্যবহার করে, ভালভগুলি চমৎকার সিলিং এবং ন্যূনতম ঘর্ষণ সহ সংবেদনশীল প্রতিক্রিয়া সরবরাহ করে। এগুলি লুব্রিকেশন ছাড়াই কাজ করে, রক্ষণাবেক্ষণকে সহজ করে তোলে এবং খাদ্য প্রক্রিয়াকরণ বা ইলেকট্রনিক্স অ্যাসেম্বলির মতো সংবেদনশীল এলাকায় তেল-কুয়াশা দূষণের ঝুঁকি দূর করে।
প্রতিটি ভালভ একটি স্ট্যান্ডার্ড ম্যানুয়াল ওভাররাইড দিয়ে সজ্জিত করা হয় যাতে ইনস্টলেশন, ডিবাগিং এবং জরুরি অপারেশন সহজতর হয়। কয়েলগুলি IP65 রেটিং পর্যন্ত সুরক্ষিত থাকে, যা তাদের ধুলো-প্রতিরোধী এবং জলের জেটগুলির প্রতিরোধী করে তোলে, যা কঠোর পরিবেশগত অবস্থার জন্য আদর্শ।
অপারেটিং চাপ পরিসীমা 0.15 থেকে 0.8 MPa এর মধ্যে থাকে, যা এই ভালভগুলিকে শিল্প নিউম্যাটিক অ্যাপ্লিকেশনগুলির একটি বিস্তৃত বর্ণালীর জন্য উপযুক্ত করে তোলে। এছাড়াও, 1.2 থেকে 1.5 MPa এর প্রুফ চাপ রেটিং চাপ বৃদ্ধির কার্যকরভাবে প্রতিরোধ করার জন্য একটি সুরক্ষা মার্জিন নিশ্চিত করে।
প্রযুক্তিগত পরামিতি:
| কয়েল সুরক্ষা |
IP65 |
| অপারেটিং চাপ |
0.15–0.8 MPa (21–114 Psi) |
| কয়েল ভোল্টেজ বিকল্প |
DC12V, DC24V, AC110V, AC220V |
| ম্যানুয়াল ওভাররাইড |
স্ট্যান্ডার্ড |
| বডি উপাদান |
অ্যালুমিনিয়াম অ্যালয় |
| ভালভ প্রকার |
5/2-ওয়ে পাইলট-অপারেটেড ডিরেকশনাল কন্ট্রোল ভালভ |
| তরল |
ফিল্টার করা বায়ু (40 μm) |
| সিল উপাদান |
NBR (স্ট্যান্ডার্ড) |
অ্যাপ্লিকেশন:
ডাবল-অ্যাক্টিং সিলিন্ডার কন্ট্রোল
5/2-ওয়ে ফাংশনটি নিউম্যাটিক অ্যাকচুয়েটরগুলির এক্সটেনশন এবং রিট্র্যাকশন অপারেশনগুলি দক্ষতার সাথে পরিচালনা করার জন্য ডিজাইন করা হয়েছে। এই নিয়ন্ত্রণ পদ্ধতিটি ডাবল-অ্যাক্টিং সিলিন্ডারগুলিতে সুনির্দিষ্ট এবং নির্ভরযোগ্য চলাচল নিশ্চিত করে, যা বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য আদর্শ।
মাল্টি-সিলিন্ডার অটোমেশন প্যানেল
ম্যানিফোল্ড কিটগুলি কমপ্যাক্ট কন্ট্রোল ক্যাবিনেটের মধ্যে কেন্দ্রীভূত বায়ু সরবরাহ এবং সুবিন্যস্ত ওয়্যারিংয়ের সুবিধা দেয়। এই প্যানেলগুলি 10টি ভালভ স্টেশন পর্যন্ত ধারণ করতে পারে, স্বয়ংক্রিয় সিস্টেমে একাধিক সিলিন্ডারের একীকরণ এবং পরিচালনা সহজ করে তোলে।
মিশ্র-ভোল্টেজ কন্ট্রোল সিস্টেম
একটি একক ম্যানিফোল্ড একই সাথে DC 24V PLC-চালিত স্টেশন এবং AC 220V ম্যানুয়াল সুরক্ষা স্টেশন উভয়ই হোস্ট করতে সক্ষম। এই নমনীয়তা একটি সিস্টেমে বিভিন্ন ভোল্টেজ নিয়ন্ত্রণ উপাদানগুলির নির্বিঘ্ন একীকরণের অনুমতি দেয়।
শিল্প অটোমেশন অ্যাপ্লিকেশন
ডিরেকশনাল কন্ট্রোল সলিউশনগুলি উত্পাদন, অ্যাসেম্বলি এবং প্যাকেজিং মেশিনারিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এই সিস্টেমগুলি বিভিন্ন শিল্প প্রক্রিয়াগুলিতে অপারেশনাল দক্ষতা এবং নির্ভুলতা বাড়াতে সহায়তা করে।
উপাদান হ্যান্ডলিং
গ্রিপার, ক্ল্যাম্প এবং পজিশনিং অ্যাকচুয়েটরগুলির কার্যকর নিয়ন্ত্রণ উপাদান হ্যান্ডলিং অপারেশনে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এই ডিভাইসগুলি উত্পাদন লাইন জুড়ে আইটেমগুলির সঠিক এবং ধারাবাহিক হ্যান্ডলিং নিশ্চিত করে।
খাদ্য এবং ইলেকট্রনিক্স অ্যাসেম্বলি
লুব-ফ্রি অপারেশন খাদ্য এবং ইলেকট্রনিক্স অ্যাসেম্বলি লাইনগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ, কারণ এটি তেল দূষণ প্রতিরোধ করে। এই বৈশিষ্ট্যটি পণ্যের পরিচ্ছন্নতা এবং গুণমান বজায় রাখে, কঠোর শিল্প মান পূরণ করে।
ফিল্ড রক্ষণাবেক্ষণ এবং রেট্রোফিট
প্রতিস্থাপন কয়েল এবং কেবল ভালভ বডি বিকল্পগুলির উপলব্ধতার মাধ্যমে রক্ষণাবেক্ষণ সহজতর হয়। এগুলি পুরো ম্যানিফোল্ড অ্যাসেম্বলি প্রতিস্থাপনের প্রয়োজন ছাড়াই লক্ষ্যযুক্ত মেরামতের অনুমতি দেয়, ডাউনটাইম এবং খরচ হ্রাস করে।
কাস্টমাইজেশন:
আমাদের AirTac 4V110-M5 নিউম্যাটিক ভালভ আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য ব্যতিক্রমী কাস্টমাইজেশন পরিষেবা সরবরাহ করে। চীনে উত্পাদিত এবং CE প্রত্যয়িত, এই NAMUR সোলেনয়েড ভালভ বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য উচ্চ মানের এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
আমরা আপনার অপারেশনাল চাহিদা পূরণের জন্য DC12V, DC24V, AC110V, এবং AC220V এর মতো কয়েল ভোল্টেজ নির্বাচন সহ নমনীয় বিকল্প সরবরাহ করি। সোলেনয়েড ভালভ 0.15–0.8 MPa (21–114 Psi) চাপের পরিসরে দক্ষতার সাথে কাজ করে এবং চাহিদাযুক্ত পরিবেশে স্থায়িত্বের জন্য IP65 কয়েল সুরক্ষা বৈশিষ্ট্যযুক্ত।
স্ট্যান্ডার্ড সিল উপাদান হল NBR, যা ফিল্টার করা বায়ু (40 μm) এর সাথে ব্যবহারের জন্য আদর্শ, সর্বোত্তম কার্যকারিতা এবং দীর্ঘায়ু নিশ্চিত করে। আমাদের ন্যূনতম অর্ডারের পরিমাণ মাত্র 1 পিস, প্রতি মাসে 5000 পিস সরবরাহের ক্ষমতা সহ, যা ছোট এবং বড় উভয় স্কেলের অর্ডারগুলির অনুমতি দেয়।
প্যাকেজিং শিপিংয়ের সময় পণ্যগুলি রক্ষা করার জন্য কার্টনে নিরাপদে করা হয়। পেমেন্ট নিশ্চিতকরণের পরে ডেলিভারি সময় 1 থেকে 7 কার্যদিবসের মধ্যে দ্রুত হয়। পেমেন্ট শর্তাবলী নমনীয় এবং T/T, ওয়েস্টার্ন ইউনিয়ন, এবং পেপ্যাল অন্তর্ভুক্ত।
আপনার বাজেট এবং প্রকল্পের সুযোগ পূরণের জন্য মূল্য আলোচনা সাপেক্ষ। আপনার নির্দিষ্ট শিল্প চাহিদা পূরণের জন্য ডিজাইন করা একটি নির্ভরযোগ্য, দক্ষ এবং কাস্টমাইজড সোলেনয়েড ভালভ সমাধানের জন্য আমাদের AirTac নিউম্যাটিক ভালভ কাস্টমাইজেশন পরিষেবাগুলি বেছে নিন।
