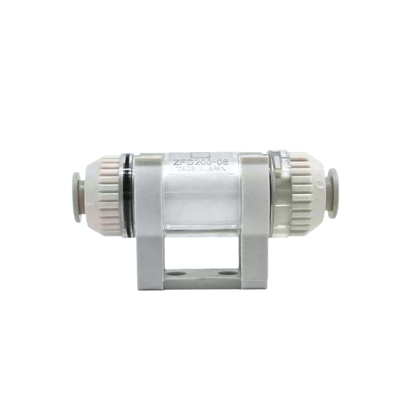

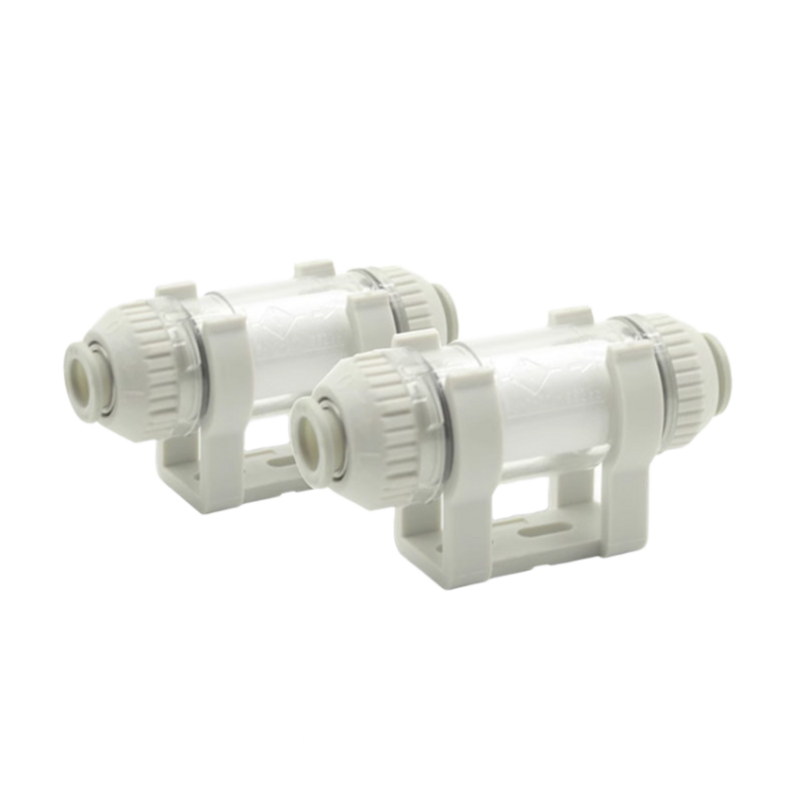

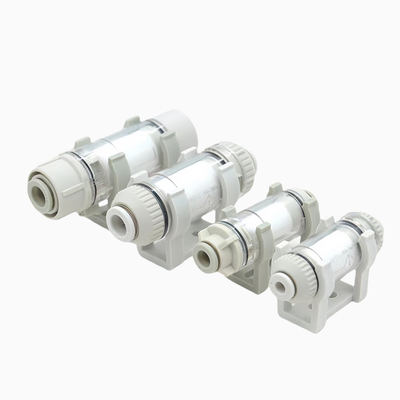

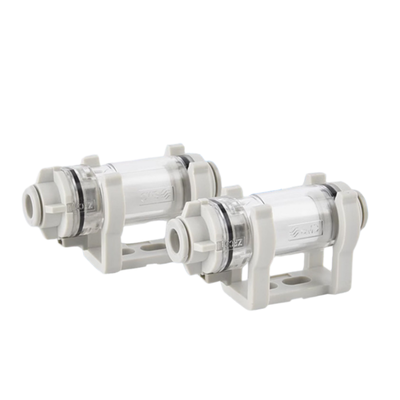

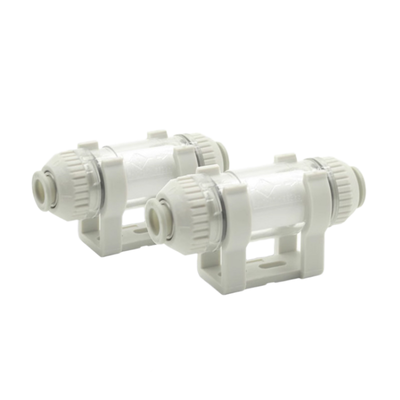

এসএমসি জেডএফসি৩০০-১২ জেডএফসি সিরিজ মিনি নেগেটিভ প্রেসার ফিল্টার স্ট্রেইট-থ্রু পোর্ট লেআউট স্পেস সেভিং মাউন্টিং অপশন ফর প্যাকেজিং মেশিনারি নিউমেটিক অক্সিলিয়ারি ভ্যাকুয়াম পাইপলাইন অ্যাপ্লিকেশন

পণ্যের বিবরণ:

ZFC সিরিজটি কমপ্যাক্ট ইন-লাইন এয়ার সাকশন ফিল্টার নিয়ে গঠিত যা বিশেষভাবে ভ্যাকুয়াম সরঞ্জামকে ধুলো, কণা এবং অন্যান্য দূষক থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে। এই অবাঞ্ছিত উপাদানগুলি নিউম্যাটিক ভ্যাকুয়াম সার্কিটের মধ্যে অপারেশনাল সমস্যা সৃষ্টি করতে পারে। ফিল্টারগুলি সরাসরি সাকশন লাইনে ইনস্টল করা হয়, ভ্যাকুয়াম জেনারেটর এবং সাকশন কাপের মধ্যে স্থাপন করা হয়। এই অবস্থানটি কার্যকরভাবে গুরুত্বপূর্ণ উপাদান যেমন ভ্যাকুয়াম পাম্প, ইজেক্টর এবং ভালভগুলিতে ধ্বংসাবশেষ প্রবেশ করা থেকে প্রতিরোধ করে, যার ফলে তাদের স্থায়িত্ব বৃদ্ধি পায় এবং তাদের অপারেশনাল জীবন দীর্ঘায়িত হয়।

ZFC সিরিজের একটি উল্লেখযোগ্য বৈশিষ্ট্য হল দ্বৈত চাপ অবস্থায় কাজ করার ক্ষমতা। প্রতিটি ফিল্টার ইউনিট -100 kPa পর্যন্ত ভ্যাকুয়াম চাপ এবং 1.0 MPa পর্যন্ত পজিটিভ চাপ পরিচালনা করতে পারে। এই বহুমুখী কার্যকারিতা ZFC সিরিজকে ভ্যাকুয়াম এবং ব্লো-অফ ফাংশনগুলির সমন্বিত সার্কিটের জন্য আদর্শ করে তোলে, পৃথক ফিল্টার ইউনিটের প্রয়োজনীয়তা দূর করে। অতিরিক্তভাবে, ফিল্টারগুলি ওয়ান-টাচ ফিটিংস দিয়ে সজ্জিত যা টিউবগুলির দ্রুত এবং টুল-মুক্ত সংযোগ এবং সংযোগ বিচ্ছিন্ন করার অনুমতি দেয়। কার্টিজ-টাইপ ফিল্টার উপাদানটি ফিল্টারটি পাইপিং সিস্টেমে সংযুক্ত থাকা অবস্থায়ও কেবল একটি টাচ দিয়ে কভার খুলে প্রতিস্থাপন করা যেতে পারে।

সিরিজটি পোর্ট আকারের একটি পরিসরে উপলব্ধ, মেট্রিক পরিমাপে ø4 মিমি থেকে ø12 মিমি পর্যন্ত এবং ইঞ্চি আকারে ø5/32″ থেকে ø3/8″ পর্যন্ত। ভ্যাকুয়াম অবস্থার অধীনে প্রস্তাবিত প্রবাহের হার 10 লি/মিনিট এবং 100 লি/মিনিট (ANR) এর মধ্যে পরিবর্তিত হয়। ব্যবহারকারীরা 5 µm বা 10 µm এর ফিল্টারেশন বিকল্পগুলির মধ্যে বেছে নিতে পারেন, স্ট্যান্ডার্ড 10 µm উপাদানটি 95% ফিল্টারেশন দক্ষতা প্রদান করে। ফিল্টারের স্বচ্ছ কেসিং বিশেষ স্বচ্ছ নাইলন থেকে তৈরি করা হয়েছে, যখন কিছু ভ্যারিয়েন্ট স্ট্যান্ডার্ড হিসাবে পলিকার্বোনেট কেস সহ আসে। এই স্বচ্ছতা দূষণ নিরীক্ষণের জন্য ফিল্টার উপাদানের সহজ ভিজ্যুয়াল পরিদর্শনের অনুমতি দেয়। অতিরিক্তভাবে, B প্রত্যয়যুক্ত মডেলগুলিতে প্যানেল বা মেশিনে সুরক্ষিত সংযুক্তির জন্য একটি মাউন্টিং ব্র্যাকেট রয়েছে।

বৈশিষ্ট্য:

এই ইউনিটটি -100 kPa এর ভ্যাকুয়াম থেকে 1.0 MPa পর্যন্ত পজিটিভ চাপ পর্যন্ত বিস্তৃত চাপের পরিসীমা পরিচালনা করার জন্য ডিজাইন করা হয়েছে, যা এটিকে বিভিন্ন অ্যাপ্লিকেশনের জন্য বহুমুখী করে তোলে।

ওয়ান-টাচ ফিটিংস দিয়ে সজ্জিত, ইউনিটটি দ্রুত, টুল-মুক্ত টিউব সংযোগ এবং সংযোগ বিচ্ছিন্ন করার অনুমতি দেয়। এই বৈশিষ্ট্যটি ইনস্টলেশন এবং রক্ষণাবেক্ষণ উভয় প্রক্রিয়াকে ব্যাপকভাবে সহজ করে তোলে।

কার্টিজ-টাইপ উপাদানটি কেবল একটি টাচ দিয়ে কভার খুলে দ্রুত প্রতিস্থাপন করা যেতে পারে। এই অপারেশনের জন্য কোনও সরঞ্জামের প্রয়োজন নেই এবং ইউনিটটি পাইপিংয়ের সাথে সংযুক্ত থাকা অবস্থায়ও এটি করা যেতে পারে।

পজিটিভ চাপ অপারেশনের সময় আলগা করার সময় উপাদানগুলি ছড়িয়ে পড়া রোধ করার জন্য একটি লক মেকানিজম অন্তর্ভুক্ত করা হয়েছে, যা নিরাপত্তা এবং উপাদান ধারণ নিশ্চিত করে।

কেসটি একটি বিশেষ স্বচ্ছ নাইলন বা পলিকার্বোনেট থেকে তৈরি করা হয়েছে, যা ব্যবহারকারীদের বিচ্ছিন্ন না করেই দূষণ পরীক্ষা করার জন্য উপাদানটি দৃশ্যত পরিদর্শন করার অনুমতি দেয়।

ফিল্টারগুলি 5 µm বা 10 µm গ্রেডে উপলব্ধ। স্ট্যান্ডার্ড 10 µm উপাদানটি 95% ফিল্টারেশন দক্ষতা অর্জন করে, কার্যকরভাবে দূষক অপসারণ করে।

মোল্ডেড রেজিন থেকে নির্মিত, ইউনিটটি কম্প্যাক্ট এবং হালকা উভয়ই। উদাহরণস্বরূপ, ZFC100 সিরিজের ওজন মাত্র 11.5 গ্রাম, যা হ্যান্ডলিং এবং ইনস্টলেশনের সহজতা বাড়ায়।

বি-টাইপ প্রত্যয়যুক্ত মডেলগুলিতে একটি মাউন্টিং ব্র্যাকেট অন্তর্ভুক্ত থাকে, যা বিভিন্ন সেটআপের জন্য সুরক্ষিত ইনস্টলেশন বিকল্প সরবরাহ করে।

পণ্যটি একটি বিস্তৃত পোর্ট পরিসরকে সমর্থন করে, যা ø4 থেকে ø12 মিমি পর্যন্ত মেট্রিক টিউবিং আকার এবং ø5/32″ থেকে ø3/8″ পর্যন্ত ইঞ্চি টিউবিং আকারগুলিকে কভার করে।

10 থেকে 100 লি/মিনিট (ANR) পর্যন্ত প্রবাহের হার পরিচালনা করতে সক্ষম, ইউনিটটি ছোট থেকে মাঝারি ভ্যাকুয়াম সার্কিটের জন্য উপযুক্ত।

এটি নাইলন, নরম নাইলন, পলিউরেথেন এবং নরম পলিউরেথেন থেকে তৈরি টিউবিং সমর্থন করে, যা উপাদান নির্বাচনে নমনীয়তা নিশ্চিত করে।

ইউনিটটি 0 থেকে 60°C তাপমাত্রার পরিসরে কার্যকরভাবে কাজ করে, জমাট বাঁধার কোনও ঝুঁকি ছাড়াই।

উপাদানের ডিফারেনশিয়াল চাপ প্রতিরোধ ক্ষমতা ZFC10 এবং ZFC20 সিরিজের জন্য 0.15 MPa এবং ZFC05 সিরিজের জন্য 0.10 MPa, যা বিভিন্ন চাপ অবস্থার অধীনে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

ভ্যাকুয়াম সাকশন কাপ সুরক্ষা ভ্যাকুয়াম সার্কিটগুলিকে ধুলো এবং কণা প্রবেশ করা থেকে রক্ষা করে গুরুত্বপূর্ণ ভূমিকা পালন করে। এই সুরক্ষা ইজেক্টর বা পাম্পগুলির সম্ভাব্য ক্ষতি এড়াতে সাহায্য করে, সিস্টেমের দীর্ঘায়ু এবং দক্ষতা নিশ্চিত করে।

পিক-এন্ড-প্লেস সিস্টেমে, রোবোটিক হ্যান্ডস এবং মেটেরিয়াল হ্যান্ডলিং সাকশন লাইনে ফিল্টারেশন অপরিহার্য। এই ফিল্টারেশন সাকশন উপাদানগুলির পরিচ্ছন্নতা এবং নির্ভরযোগ্যতা বজায় রাখে, যা সুনির্দিষ্ট এবং সামঞ্জস্যপূর্ণ অপারেশন সক্ষম করে।

সেমিকন্ডাক্টর এবং ইলেকট্রনিক্স উত্পাদন শিল্পগুলি চিপ পিকিং, অপটিক্যাল লেন্স হ্যান্ডলিং এবং নির্ভুল অ্যাসেম্বলির মতো সংবেদনশীল প্রক্রিয়াগুলির সময় ভ্যাকুয়াম সার্কিট সুরক্ষার উপর ব্যাপকভাবে নির্ভর করে। কার্যকর ফিল্টারেশন এই সূক্ষ্ম অপারেশনগুলিকে দূষণ-সম্পর্কিত সমস্যাগুলি থেকে রক্ষা করে।

অটোমোটিভ অ্যাসেম্বলি বডি প্যানেল এবং বিভিন্ন উপাদান স্থানান্তর এবং ধরে রাখার জন্য ভ্যাকুয়াম শোষণ ব্যবহার করে। সঠিক ভ্যাকুয়াম ফিল্টারেশন নিরাপদ হ্যান্ডলিং নিশ্চিত করে এবং কণা দূষণের কারণে অ্যাসেম্বলি লাইনে ব্যাঘাত প্রতিরোধ করে।

খাদ্য এবং চিকিৎসা সরঞ্জাম সেক্টরের মধ্যে, ভ্যাকুয়াম ফিল্টারেশন প্যাকেজিং, প্রক্রিয়াকরণ এবং চিকিৎসা ডিভাইস অ্যাসেম্বল করার জন্য অবিচ্ছেদ্য। একটি পরিষ্কার ভ্যাকুয়াম পরিবেশ বজায় রাখা স্বাস্থ্যবিধি মান এবং ডিভাইসের অখণ্ডতা সমর্থন করে।

প্রিন্টিং মেশিনারি ভ্যাকুয়াম হোল্ড-ডাউন এবং ট্রান্সফার ফিল্টারেশন সিস্টেম থেকে উপকৃত হয়, যা প্রিন্টিং প্রক্রিয়া চলাকালীন উপকরণগুলির অবস্থান বজায় রাখতে সহায়তা করে। এই ফিল্টারেশন অপারেশনাল সামঞ্জস্য এবং গুণমানের আউটপুট নিশ্চিত করে।

স্বয়ংক্রিয় স্থানান্তর সরঞ্জাম স্বয়ংক্রিয় উত্পাদন লাইনগুলির মধ্যে ভ্যাকুয়াম জেনারেটর এবং ভালভগুলি রক্ষা করার উপর নির্ভর করে। এখানে ফিল্টারেশন সিস্টেমের কার্যকারিতা সংরক্ষণ করে এবং ভ্যাকুয়াম সিস্টেমের ব্যর্থতার কারণে ডাউনটাইম কমাতে সাহায্য করে।

ভ্যাকুয়াম এবং ব্লো-অফ সার্কিটগুলির জন্য, একটি একক ফিল্টার ভ্যাকুয়াম শোষণ এবং পজিটিভ-চাপ মুক্তি উভয় পরিচালনা করতে ব্যবহৃত হয়। এই ডুয়াল-ফাংশন ফিল্টারেশন সিস্টেমের নকশা সহজ করে তোলে এবং একই সাথে ভ্যাকুয়াম সার্কিটের পরিচ্ছন্নতা কার্যকরভাবে বজায় রাখে।
