পণ্যের বর্ণনাঃ

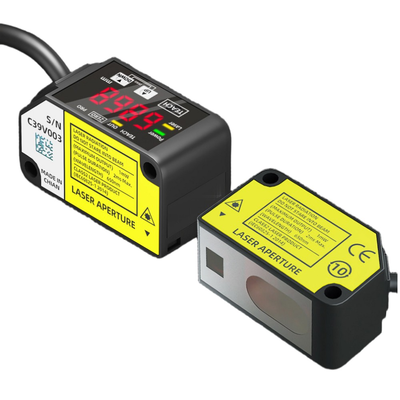

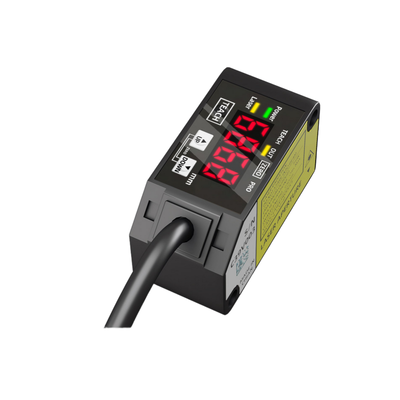

The HG-C series consists of compact CMOS laser displacement sensors designed specifically for industrial automation applications that demand stable and highly precise distance and position measurementsএই সিরিজের প্রতিটি সেন্সর একটি অন্তর্নির্মিত সিএমওএস লেজার অপটিক্যাল সিস্টেমের সাথে একত্রিত একটি অন্তর্নির্মিত আয়না দিয়ে সজ্জিত।এই উদ্ভাবনী নকশা একটি পাতলা শরীর গভীরতা ফলাফল যখন বিশেষ স্থানচ্যুতি সেন্সর সঙ্গে সমতুল্য পরিমাপ নির্ভুলতা নিশ্চিত.
মাপা দূরত্ব সরাসরি মিলিমিটারে উপস্থাপন করার জন্য একটি 7-বিভাগ ডিজিটাল প্রদর্শন অন্তর্ভুক্ত করা হয়।এই বৈশিষ্ট্যটি অপারেটরদের সহজেই বহিরাগত প্রোগ্রামিং সরঞ্জামগুলির প্রয়োজন ছাড়াই পাঠ্যগুলি যাচাই করতে এবং প্রান্তিক মানগুলি সেট করতে সক্ষম করে, ক্যালিব্রেশন এবং পর্যবেক্ষণ প্রক্রিয়াকে সহজতর করে।

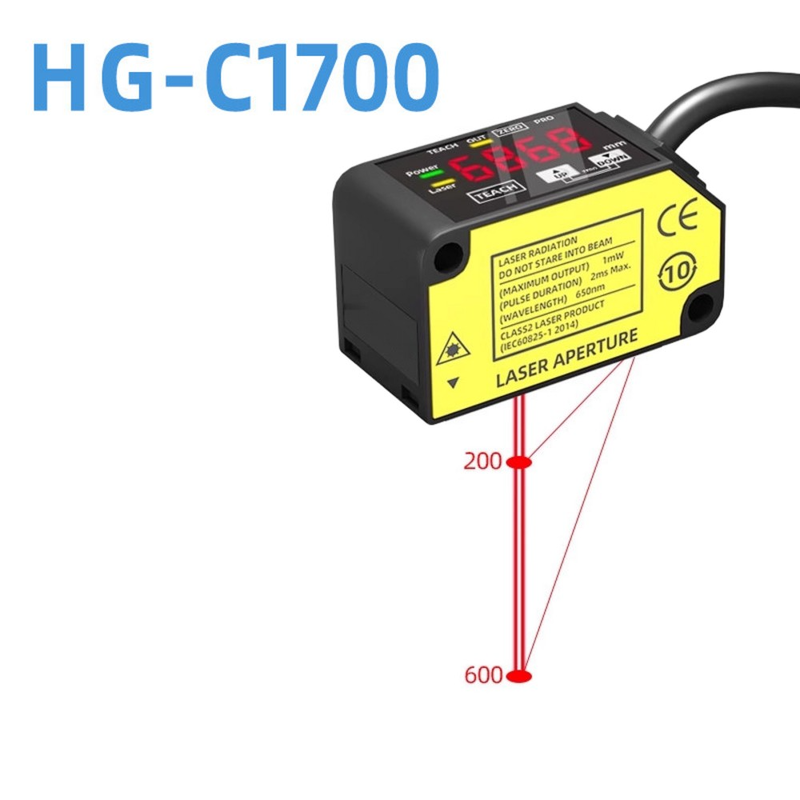

এই সেন্সরগুলি পাঁচটি ভিন্ন পরিমাপ কেন্দ্রের দূরত্বকে কভার করেঃ 30 মিমি, 50 মিমি, 100 মিমি, 200 মিমি এবং 400 মিমি। সংশ্লিষ্ট পরিমাপযোগ্য পরিসীমা ±5 মিমি থেকে ±200 মিমি পর্যন্ত বিস্তৃত,যার পুনরাবৃত্তিযোগ্যতা 10 μm থেকে 800 μm এর মধ্যে পরিবর্তিত হয় নির্বাচিত নির্দিষ্ট মডেলের উপর নির্ভর করে. রৈখিকতার ক্ষেত্রে, 30 মিমি, 50 মিমি এবং 100 মিমি মডেলগুলি ± 0.1% পূর্ণ স্কেল (এফএস) অর্জন করে, যখন দীর্ঘ পরিমাপ পরিসরের জন্য ডিজাইন করা সেন্সরগুলির রৈখিকতার স্পেসিফিকেশন ± 0.2% এফএস বা ± 0 হয়।৩% F. এস.
আউটপুট অপশনগুলির মধ্যে রয়েছে অ্যানালগ ভোল্টেজ সিগন্যালগুলি 0 থেকে 5 ভোল্ট এবং অ্যানালগ বর্তমান আউটপুটগুলি 4 থেকে 20 এমএ।সেন্সরগুলোতে NPN বা PNP কনফিগারেশন সমর্থনকারী ওপেন-কলেক্টর নিয়ন্ত্রণ আউটপুট রয়েছে।, বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুসারে নির্বাচনযোগ্য হালকা-অন বা ডার্ক-অন অপারেশন মোড সহ।
এইচজি-সি সিরিজের সেন্সরগুলি আইপি 67 রেটযুক্ত কমপ্যাক্ট হাউজে আবদ্ধ, ধুলো এবং জল প্রবেশের বিরুদ্ধে সুরক্ষা প্রদান করে।তারা -10 °C থেকে +45 °C তাপমাত্রা পরিসীমা মধ্যে কার্যকরভাবে কাজ করে এবং শিল্প পরিবেশে সাধারণত পাওয়া কম্পন এবং শক অবস্থার প্রতিরোধ করার জন্য ডিজাইন করা হয়এই সেন্সরগুলির জন্য 12 থেকে 24 ভি ডিসি সরবরাহের প্রয়োজন, 24 ভি ডিসিতে 40 এমএ ছাড়িয়ে যাওয়ার কম বর্তমান খরচ।
ব্যবহারকারীরা তাদের অ্যাপ্লিকেশনের গতির প্রয়োজনীয়তার জন্য 1.5 এমএস, 5 এমএস, বা 10 এমএসের নির্বাচনী প্রতিক্রিয়া সময় থেকে চয়ন করতে পারেন। মডেলের উপর নির্ভর করে,এই সেন্সরগুলি সিই সহ বিভিন্ন শংসাপত্রের সাথে আসে, ইউকেসিএ, এফডিএ এবং ইউএল/সি-ইউএল, আন্তর্জাতিক নিরাপত্তা ও মানের মানদণ্ডের সাথে সম্মতি নিশ্চিত করে।
বৈশিষ্ট্যঃ
অপটিক্যাল ডিজাইনটি একটি ইন্টিগ্রেটেড আয়না সহ একটি কম্প্যাক্ট সিএমওএস কাঠামো ব্যবহার করে যা কার্যকরভাবে সেন্সর গভীরতা হ্রাস করে।এই নকশা সাধারণত স্থানচ্যুতি সেন্সর থেকে প্রত্যাশিত উচ্চ নির্ভুলতা বজায় রাখে, কমপ্যাক্ট ফর্ম ফ্যাক্টর সত্ত্বেও সঠিক পরিমাপ নিশ্চিত করে।

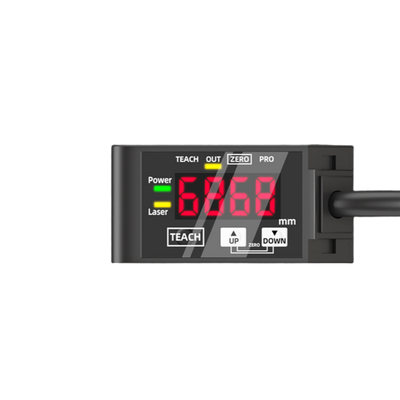

পরিমাপগুলি ডিজিটালভাবে মিলিমিটারে প্রদর্শিত হয় একটি পরিষ্কার 7-বিভাগ প্রদর্শনের মাধ্যমে। এই বৈশিষ্ট্যটি ব্যবহারকারীদের সরাসরি পরিমাপ দূরত্ব দেখতে দেয়,থ্রেশহোল্ডার নির্ধারণ এবং ফলাফলগুলি অন-সাইট যাচাই করার প্রক্রিয়াকে অনেক সহজ এবং আরও দক্ষ করে তোলা.
সেন্সরটি 30 মিমি, 50 মিমি, 100 মিমি, 200 মিমি এবং 400 মিমি কেন্দ্রের দূরত্বের মাধ্যমে একাধিক পরিমাপ পরিসীমা সরবরাহ করে। এই পরিসীমাগুলি ±5 মিমি থেকে ±200 মিমি পর্যন্ত পরিমাপ পরিসীমা জুড়ে,বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা জন্য নমনীয়তা প্রদান.
উচ্চ পুনরাবৃত্তি একটি মূল বৈশিষ্ট্য,HG-C1030 মডেলের ক্ষেত্রে 10 মাইক্রোমিটার থেকে শুরু করে 800 মাইক্রোমিটার পর্যন্ত HG-C1400 মডেলের ক্ষেত্রে 200 মিমি থেকে 400 মিমি দূরত্বের মধ্যে পরিমাপ করা হয়.
বাহ্যিক ডেটা সংগ্রহ এবং স্কেলিংয়ের প্রয়োজনের জন্য, ডিভাইসটি দ্বৈত অ্যানালগ আউটপুট সরবরাহ করে যার মধ্যে একটি 0 ′′ 5 ভি ভোল্টেজ আউটপুট এবং একটি 4 ′′ 20 এমএ বর্তমান আউটপুট অন্তর্ভুক্ত রয়েছে।এটি নিয়ন্ত্রণ ব্যবস্থাগুলির বিস্তৃত পরিসরের সাথে সংহতকরণকে সহজ করে তোলে.
ব্যবহারকারীরা তিনটি প্রতিক্রিয়া সময় থেকে বেছে নিতে পারেন 1.5 এমএস, 5 এমএস, বা 10 এমএস যা তাদের অ্যাপ্লিকেশনটির চাহিদা অনুযায়ী পরিমাপের গতির সাথে স্থিতিশীলতার ভারসাম্য বজায় রাখতে দেয়।
সেন্সরটিতে একটি এনপিএন বা পিএনপি কন্ট্রোল আউটপুট রয়েছে।এটি নির্বাচনযোগ্য হালকা-অন বা ডার্ক-অন মোড সমর্থন করে এবং উন্নত নির্ভরযোগ্যতা এবং সুরক্ষার জন্য শর্ট সার্কিট সুরক্ষা অন্তর্ভুক্ত করে.
কঠোর শিল্প পরিবেশের জন্য ডিজাইন করা, সেন্সরটি আইপি 67 রেটিংয়ের গর্ব করে, এটি ধুলো-নিরোধী এবং জল প্রবেশের প্রতিরোধী উভয়ই করে তোলে। এটি চ্যালেঞ্জিং অবস্থার মধ্যে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
সার্টিফিকেশন বিস্তৃত সঙ্গে সম্মতি সেন্সর এর আবেদন যোগ করে। এটি EMC এবং RoHS জন্য সিই মান পূরণ, UKCA প্রয়োজনীয়তা, এফডিএ লেজার বিজ্ঞপ্তি প্রবিধান, এবং UL / c-UL স্বীকৃতি বহন,আন্তর্জাতিক নিরাপত্তা ও গুণমানের মান মেনে চলার বিষয়টি নিশ্চিত করা.
দক্ষতা বাড়ানোর জন্য শক্তি খরচ সর্বনিম্ন রাখা হয়, ডিভাইসটি 24 ভি ডিসিতে 40 এমএ বা তার কম এবং 12 ভি ডিসিতে 65 এমএ বা তার কম আঁকে, শক্তি সচেতন অপারেশন সমর্থন করে।
টেকনিক্যাল প্যারামিটারঃ
| পরিমাপ কেন্দ্রের দূরত্ব |
৩০ মিমি, ৫০ মিমি, ১০০ মিমি, ২০০ মিমি, ৪০০ মিমি |
| পুনরাবৃত্তিযোগ্য |
10 μm, 30 μm, 70 μm, 200 μm, 800 μm |
| কন্ট্রোল আউটপুট |
এনপিএন ওপেন-কলেক্টর (পিএনপি সংস্করণ উপলব্ধ) |
| সুরক্ষা শ্রেণি |
আইপি ৬৭ |
| অ্যানালগ আউটপুট |
০৫ ভি ভোল্টেজ / ৪২০ এমএ বর্তমান |
| পরিমাপ পরিসীমা |
±5 মিমি, ±15 মিমি, ±35 মিমি, ±80 মিমি, ±200 মিমি |
| সরবরাহ ভোল্টেজ |
১২২৪ ভোল্ট ডিসি ± ১০% |
| প্রতিক্রিয়া সময় |
1.5 / 5 / 10 ms নির্বাচনযোগ্য |
| বর্ণনা |
SIRIUS contactor, 3-পোল contactor, এবং মোটর contactor সিস্টেমের সাথে সামঞ্জস্যপূর্ণ। |
অ্যাপ্লিকেশনঃ
অবস্থান এবং উপস্থিতি সনাক্তকরণ
এই অ্যাপ্লিকেশনটি ট্রান্সফার রোবট এবং সমাবেশ স্টেশনগুলিতে ওয়ার্কপিসের বিতরণ এবং সঠিক অবস্থান যাচাই করা জড়িত।স্বয়ংক্রিয় উত্পাদন পরিবেশে সুষ্ঠু অপারেশন এবং দক্ষতার জন্য সঠিক অবস্থান নিশ্চিত করা গুরুত্বপূর্ণ.
স্ট্যাক উচ্চতা এবং পরিমাণ যাচাইকরণ
দূরত্ব পরিমাপ প্রযুক্তিগুলি স্তুপীকৃত বস্তুর উচ্চতা নির্ধারণ এবং উপাদান হ্যান্ডলিং প্রক্রিয়ার স্তর সংখ্যা নিশ্চিত করার জন্য ব্যবহৃত হয়।এটি ইনভেন্টরির সঠিকতা বজায় রাখতে এবং সরবরাহকে সহজতর করতে সহায়তা করে.
বেধ এবং মাত্রা পরিদর্শন
ইনলাইন পরিমাপ ব্যবস্থাগুলি উত্পাদনের সময় অংশ, শীট এবং অন্যান্য উপাদানগুলির বেধ এবং মাত্রা মূল্যায়ন করে।এই ক্রমাগত পরিদর্শন নিশ্চিত করে যে পণ্যগুলি মানের স্পেসিফিকেশনগুলি পূরণ করে এবং ত্রুটিগুলির ঝুঁকি হ্রাস করে.
স্থানচ্যুতি পর্যবেক্ষণ
রিয়েল টাইম ডিসপ্লেমেন্ট মনিটরিং পজিশনিং স্টেজ, প্রেস এবং ফর্মিং সরঞ্জামগুলির জন্য ফিডব্যাক সরবরাহ করে।এই ক্ষমতা উত্পাদন প্রক্রিয়ার সময় আন্দোলন এবং সমন্বয় সঠিক নিয়ন্ত্রণ করতে সক্ষম.
গুণমান নিয়ন্ত্রণ
ডিজিটাল দূরত্ব পরিমাপের উপর ভিত্তি করে থ্রেশহোল্ড সেটিংস ব্যবহার করে চলুন / নো-গোয় পরিদর্শনগুলির মাধ্যমে মান নিশ্চিতকরণ বাড়ানো যেতে পারে।এই পদ্ধতি পণ্য গ্রহণ বা প্রত্যাখ্যান সম্পর্কে দ্রুত সিদ্ধান্ত নিতে সাহায্য করে.
রোবট গাইডেন্স
অ্যানালগ দূরত্বের প্রতিক্রিয়া রবটগুলিকে পিক-এন্ড-প্লেস টাস্ক এবং স্বয়ংক্রিয় হ্যান্ডলিং সিস্টেমগুলিতে সহায়তা করার জন্য সরবরাহ করা হয়। এই প্রতিক্রিয়া রোবোটিক অপারেশনগুলিতে নির্ভুলতা এবং দক্ষতা বাড়ায়।
